意法半导体X-NUCLEO-SNK1M1 USB Type-C 电源传递Sink扩展板配置用于评估TCPP01-M12的车载操作。X-NUCLEO-SNK1M1评估TCPP01-M12特性的USB Type-C过电压保护VBUS和CC线相关的Sink应用。

X-NUCLEO-SNK1M1扩展板堆叠在NUCLEO-G071RB或NUCLEO-G474RE或NUCLEO-L412RB-P开发板之上。这允许USB Type-C和Power Delivery外设特性嵌入到他们的微控制器和任何STM32 Nucleo-64板来演示Type-C机制的基本操作。

X-NUCLEO-SNK1M1扩展板通过集成的ST715PU33R LDO线性稳压器提供了一个有效的演示电池的死运行，该稳压器提供连接的STM32核开发板时，通过USB Type-C连接器连接电源。

X-NUCLEO-SNK1M1符合最新的USB Type-C和电源交付规范，也是USB- if认证为支持可编程电源(PPS)功能的100W解决方案。

特性

• 车载TCPP01-M12保护USB类型- c和PD接收器应用

• 符合USB - c类型和电源交付的最新规范，包括可编程电源(PPS)功能

• USB-IF认证(测试ID认证:5205)

• 100年w-rated解决方案

• 6V过电压保护(OVP)在CC线路上对短到v(总线)时，连接器拔插

• 在V(BUS)线上，充电器故障时，高达22V的可调过电压保护(OVP)

• V(BUS)上的电涌保护(8/20µs)和系统级ESD保护

• usb2.0高速数据线上的共模滤波器和ESD保护

• 根据IEC61000-4-2 4级(±8kV接触放电)，系统级CC线路ESD保护

• 低功耗模式的电池运行允许零电流消耗时，没有电缆连接

• 当设备电池完全耗尽时，集成的电池死管理

• 超温保护(OTP)

• 通过无铅认证

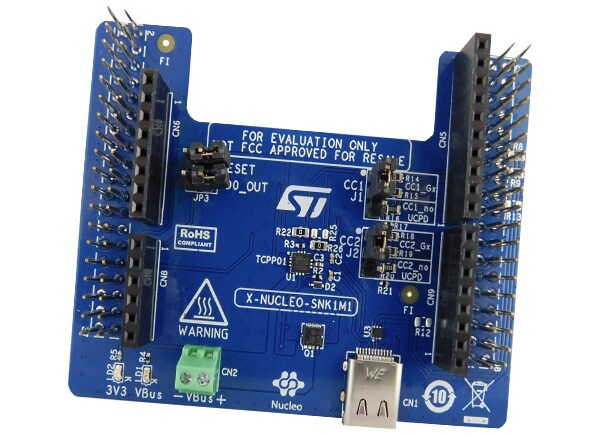

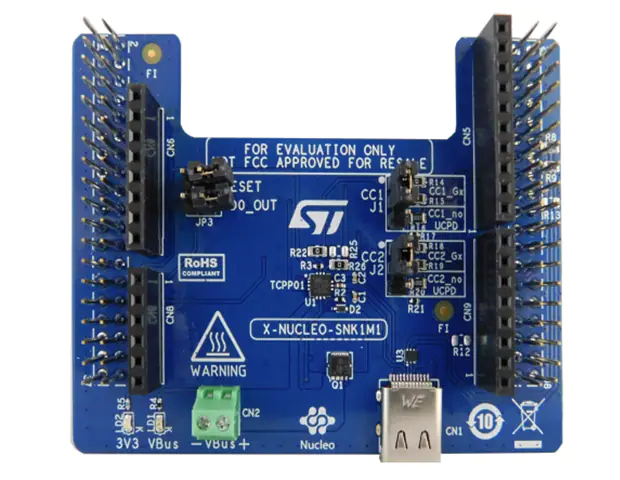

布局
