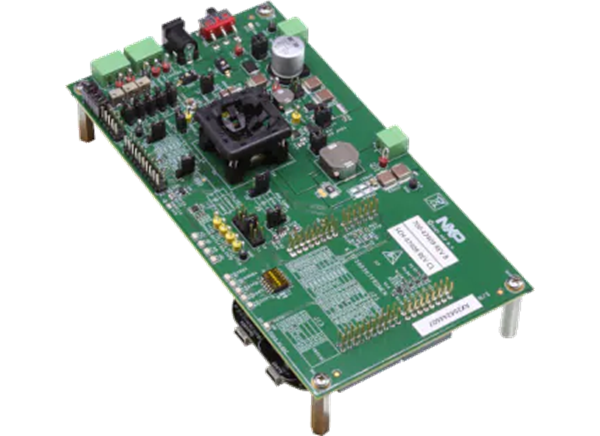

NXP Semiconductors FS86 SBC编程板(KITFS86SKTFRDMEM)的设计允许轻松配置FS86安全系统基础芯片(SBC)。编程插座板具有QFN48插座，可以接受任何FS86设备。所有稳压器都可以通过连接器访问。非用户信号，如DC-DC切换节点，被映射到易于访问的测试点。FS86安全SBC编程插座板针对12V汽车和24V运输(卡车和公共汽车)应用。

NXP半导体FS86安全SBC编程插座板包括一个预连接的FRDM-KL25Z自由开发板。FRDM-KL25Z，结合FS86 NXP GUI软件，使用户能够查看和修改寄存器，开发一个OTP (One Time Programming)配置，并在准备好时刻录它。然后可以将FS86设备从插座中取出并安装在原型板上。OTP装置可二次烧制，设计灵活。

特性

• 包括FRDM-KL25Z自由开发板，使USB PC连接访问GUI软件

• USB连接寄存器访问，OTP仿真，和熔断器

• QFN48插座，方便FS86设备的安装和拆卸

• V(BAT)电源连接器(Jack and Phoenix, 35V max)

• V(PRE)输出能力高达10A(外部MOSFET)

• V(BOOST) 5.0V或6.0V，最高可达800mA

• BUCK最高可达2.5A(DC)

• FS0B外置安全别针

• LDO1，从1.5V到5.0V，高达400mA，具有负载切换能力

• LDO2，从1.1V到5.0V，高达400mA

• 点火钥匙开关

• 调试模式访问

• 手动或自动OTP熔丝编程

• 连接器可以方便地访问数字信号

• led指示信号和调节器状态

• 模拟可变电阻测试外部V(MON)

 内容

• 组装和测试KITFS86SKTFRDMEM板

• 系统FRDM-KL25Z董事会

• USB-STD A到usb - b迷你电缆

• 两个连接器端子座插头(2位，3.81mm)

• 两个连接器端子座插头(3-position, 3.81mm)

• 快速入门指南

软件

FS86-SW-DRIVER
FS86- sw - driver为FS86系列sbc提供高级支持。驱动程序还提供了一个完整的寄存器映射。该驱动程序实现了FS86接口的基本功能，如I(2)C通信抽象、看门狗设置和刷新、写入INIT寄存器、启用和禁用稳压器等。

• 从NXP Semiconductors下载FS86-SW-DRIVER

NXP GUI用于汽车PMIC家庭
汽车PMIC系列的NXP GUI允许用户评估功能，配置OTP设置，编程OTP，并计算特定用例的热效率。支持VR5510、FS26、FS86、PF7100、PF5020、PF5023、FS5600、PF5024、PF8200、PF8100、PF8201、PF8101、PF8121的pmic。

• 从恩智浦半导体下载用于汽车PMIC家庭的恩智浦图形用户界面

资源

• 用户手册

• 原理图

• FS86 SBC短数据表

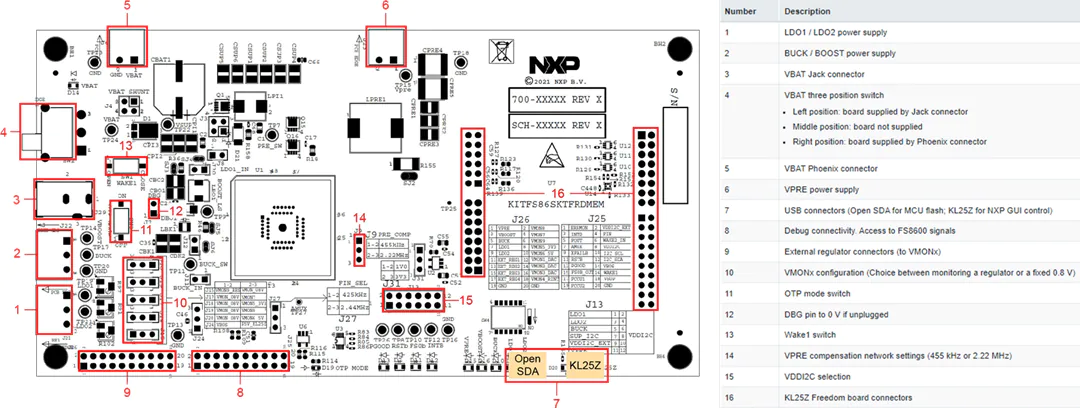

板布局
