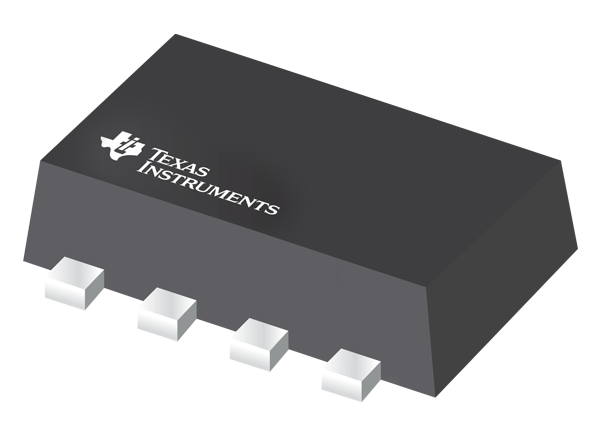

德州仪器TPS62850x/TPS62850x- q1降压转换器是一个pin-to-pin 1A和2A高效，易于使用的同步降压DC/DC转换器家族。这些设备是基于峰值电流模式控制拓扑结构。这些设备是为信息娱乐和高级驾驶辅助系统等汽车应用而设计的。低阻开关允许在高环境温度下高达2A的连续输出电流。开关频率外部可调，从1.8MHz到4MHz，也可同步到同一频率范围内的外部时钟。在PWM/PFM模式下，TPS62850x/TPS62850x- q1在轻负载时自动进入省电模式，在整个负载范围内保持高效率。德州仪器的TPS62850x/TPS62850x- q1在PWM模式下提供1%的输出电压精度，这有助于设计具有高输出电压精度的电源。TPS62850x/TPS62850x- q1在SOT583包中可用。TPS62850x-Q1器件是AEC-Q100合格的汽车应用。

特性

• 功能性Safety-Capable

• 文档可用来帮助功能安全系统设计

• T(J) = -40°C至+150°C

• 2.7V ~ 6V输入电压范围

• 典型的静态电流15µA

• 输出电压0.6 ~ 5.5V

• 输出电压精度±1% (PWM工作)

• 强制PWM或PWM/PFM操作

• 1.8 ~ 4MHz可调开关频率

• 精确的ENABLE输入允许

• 用户定义的欠压锁定

• 精确测序

• 100%占空比模式

• 积极输出放电

• 扩频时钟-可选

• 折叠过流保护-可选

• 具有窗口比较器的电源良好输出

应用程序

• ADAS摄像头，ADAS传感器融合

• 围绕观点ECU

• 混合和可重构集群

• 头小队，远程控制小队

• 外部放大器

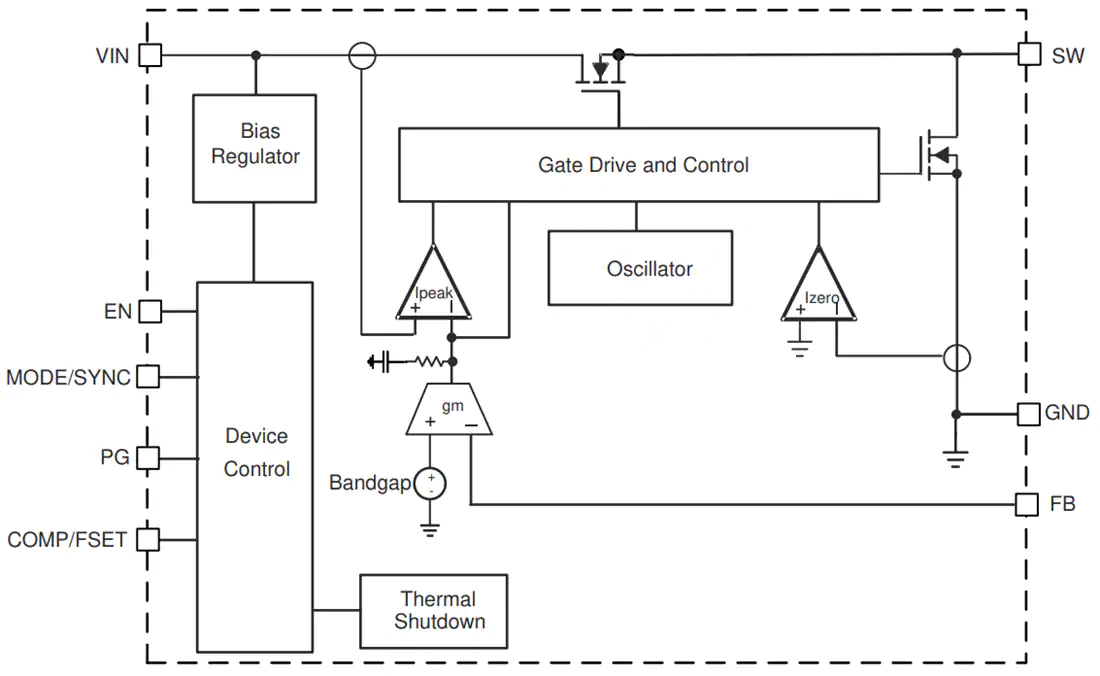

原理框图
