德州仪器公司THS4567全差分放大器是一种新型全差分放大器(FDA)，包括独立输入共模(VICM)和输出共模(VOCM)控制。标准的fda只有输出共模控制。THS4567是一个失补偿放大器，最小稳定增益为10V/V。THS4567作为一个全差分跨阻抗放大器(TIA)和模数转换器(ADC)驱动器在一个集成级。

VICM环路将光电二极管(PD)的反向偏置从放大器的输入和输出摆动遵从范围中解耦，从而允许设计者最大化PD反向偏置和最小化PD电容。VICM环可以被禁用，从而允许德州仪器THS4567作为标准FDA操作。VOCM环路设置差分输出共模电压，通常设置为随后的ADC级共模参考电压。

特性

• 220MHz增益带宽积(GBWP)

• 500 v /µs转换速率

• 42MHz (G = 10V/V)带宽

• 2 nv /√Hz电压噪声

• 2mA供电电流(I(Q))

• 28µ(关闭)我(问)

• 轨到轨输出(RRO)

• 高阻抗CMOS输入

• 独立输入输出共模控制

• 禁用输入共模环，用作标准全差分放大器(FDA)

• 3.3V至5.5V单电源范围

• ±1.65V至±2.75V分路供电范围

• -40°C至125°C的工作温度范围

应用程序

• 绝对的光学编码器

• 交流传动位置反馈

• 直线电机位置传感器

• 临床脉搏血氧计

• 光学相干断层扫描

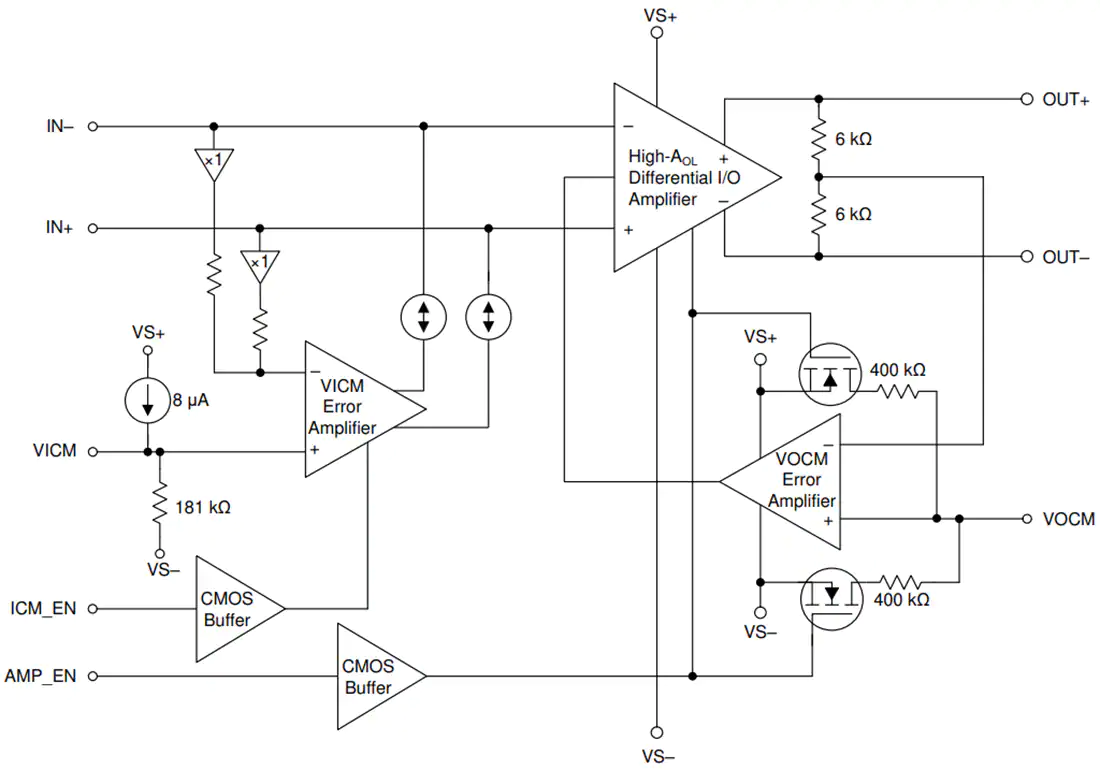

原理框图
