本文说的CAN即是一种总线，也是一种协议。因此，我们常听见CAN总线，也常听见CAN协议。

CAN协议和CANOpen协议是两套不同的协议。从软硬件层次来划分，CAN协议属于硬件协议，而CANOpen属于软件协议。

本文将概述CAN网络，让大家对CAN总线协议有一个全局的概念，再到底层的CAN总线协议知识。

1CAN网络

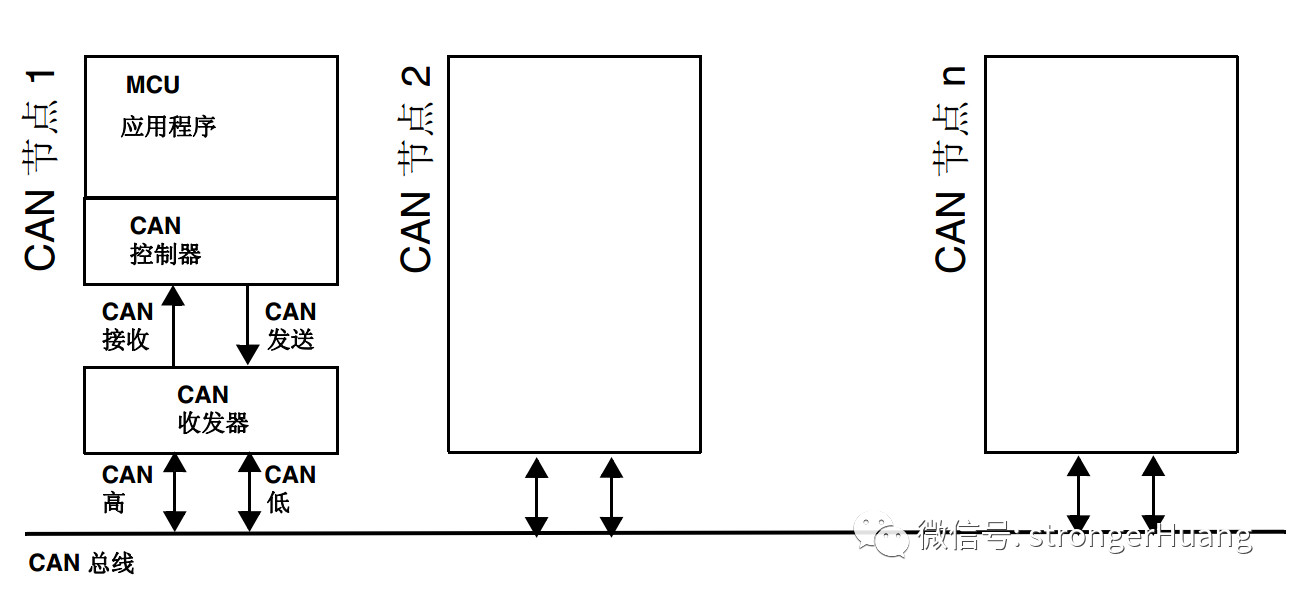

CAN网络可以理解为多台CAN设备连接在同一条CAN总线上组合成的网络，其中的CAN设备我们称之为节点。CAN网络拓扑结构如下图：

写这一章节的主要目的就是想让大家了解CAN总线位于OSI所在层次。

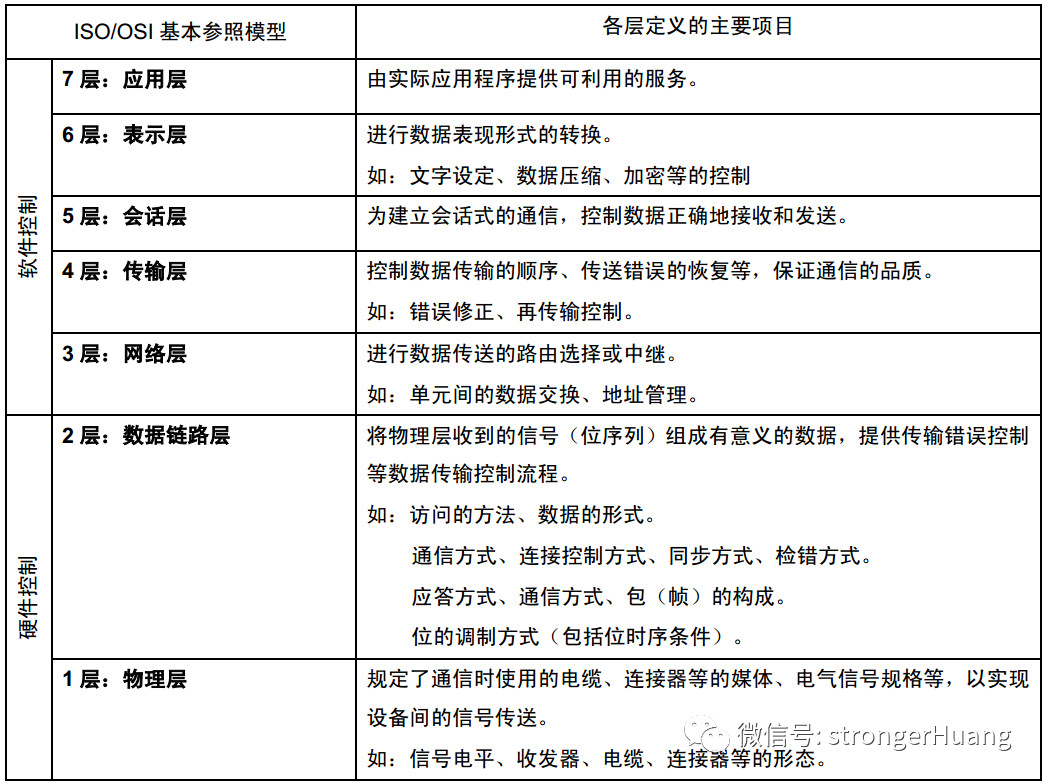

1. ISO/OSI基本参照模型

【注】

ISO：International Standardization Organization国际标准化组织；

OSI：Open Systems Interconnection开放式系统间互联；

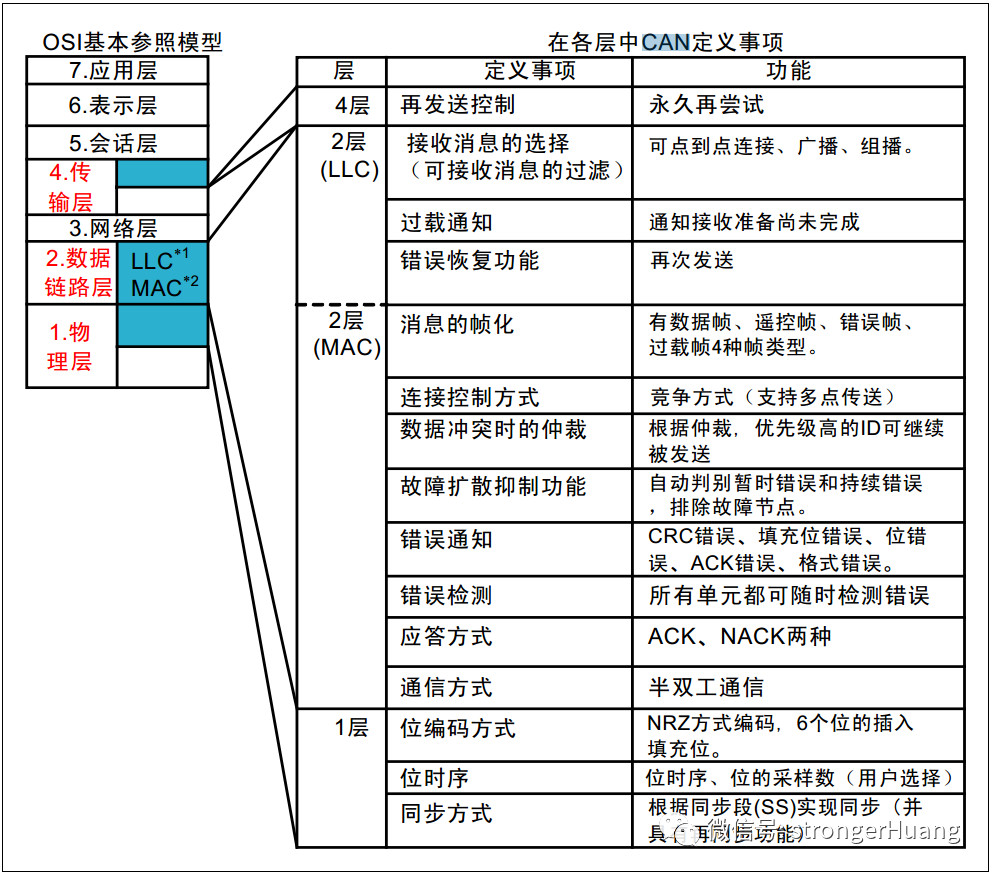

2.CAN在OSI模型中的定义

【注】

LLC：Logical Link Control逻辑链路控制；

MAC：Medium Access Control媒介访问控制；

从上图可以知道CAN总线底层硬件的内容（CAN控制器、收发器）主要位于OSI的第1层和第2层。

3概述CAN总线协议

CAN总线协议：就是为了保证通信（收发）数据在CAN总线上能稳定传输而制订的一套协议。

CAN总线协议的内容很多，为方便初学者理解，本文先大概描述一下CAN总线协议，后续文章详细讲述CAN总线协议的内容。

2.优先级

假如某一时刻，一个设备（节点）往总线发0，一个设备往总线发1。那么总线会呈现什么现象？

答案：最后总线呈现为显性，也就是0。

3.位时序

位时序逻辑将监视串行总线，执行采样并调整采样点，在调整采样点时，需要在起始位边沿进行同步并后续的边沿进行再同步。

简单的说就是对一个bit位分几段进行采样，目的就是提高数据传输稳定性。在STM32中底层驱动代码就需要进行位时序编程，在STM32参考手册中也会发现如下位时序图：

4.帧的种类和格式

6.错误的种类

CAN总线协议内容很多，初学者可以先了解这些，希望对你有所帮助。
