Texas Instruments ISOW7721两通道数字隔离器是一款电流隔离数字隔离器，集成了低排放高效功率转换器。集成的直流-直流转换器提供高达550mW隔离电源。该功能消除了在空间受限的隔离式设计中对单独的隔离式电源的需求。如果需要额外功率，ISOW7721支持多器件链接，在系统中使用两个器件将集成功率输出提高到>1W。

ISOW7721 特性

100Mbps数据速率

低排放、低噪声的集成式直流-直流转换器

辐射经过优化，符合CISPR 32和EN 55032 B类标准，在2层电路板上的裕度>5dB

25MHz的低频电源转换器可实现低噪声性能

低输出纹波：24mV

高效率输出功率

最大负载时的效率：46%

高达0.55W的输出功率

VISOOUT精度：±5%

最大可用负载电流：110mA（5V至5V时）

最大可用负载电流：140mA（5V至3.3V时）

最大可用负载电流：60mA（3.3V至3.3V时）

支持多ISOW7721链将系统功率输出提高到>1W和>200mA

用于通道隔离器和电源转换器的独立电源

逻辑电源 (VIO)：1.71V至5.5V

电源转换器电源 (VDD)：3V至5.5V

稳健的电磁兼容性 (EMC)

系统级ESD、EFT和浪涌抗扰性

±8kV IEC 61000-4-2接触放电保护（整个隔离栅）

增强型和基础型隔离选项

高CMTI：100kV/µs（典型值）

安全相关认证（计划中）

符合DIN VDE V 0884-11:2017-01标准的VDE增强型和基础型绝缘

UL 1577组件认证计划

IEC 62368-1、IEC 61010-1、IEC 60601-1和GB 4943.1-2011认证

扩展温度范围：40°C至+125°C

20引脚宽体SOIC封装

ISOW7721 应用

工厂自动化

电机控制

电网基础设施

医疗设备

测试与测量

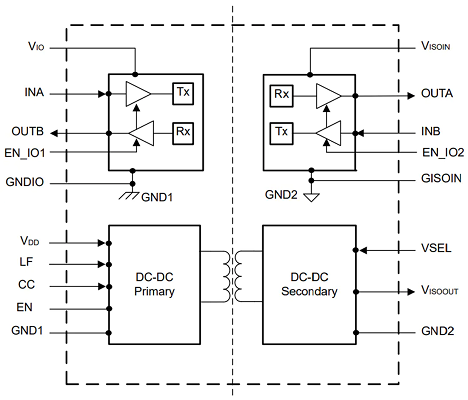

ISOW7721内部结构及引脚图
