Texas Instruments TPS7A13 300mA超低压差 (LDO) 稳压器是一款小型低压差稳压器 (LDO) ，具有出色的瞬态响应。该器件可提供300mA电流，并具有出色的交流性能（负载和线路瞬态响应）。输入电压范围为0.7V至2.2V，输出电压范围为0.5V至2.05V，且在负载、线路和温度范围内具有1%的超高精度。

主电源路径通过IN引脚，可连接至电压至少高于输出电压50mV的电源 所有电气特性（包括出色的输出电压容差、瞬态响应和PSRR）均针对输入电压（比输出电压高100mV）进行规定，因此可实现高效率。该稳压器使用一个为LDO内部电路供电的外部较高VBIAS电压轨，支持很低的输入电压。例如，IN引脚的电源电压可以是高效直流/直流降压稳压器的输出，而BIAS引脚电源电压可来自可再充电电池。

Texas Instruments TPS7A13配备了一个有源下拉电路，用于在输出处于禁用状态时使其快速放电，并提供已知的启动状态。TPS7A13可采用超小型0.71mm × 1.0mm、6凸点DSBGA封装，这使该器件非常适合空间受限的应用。

TPS7A13 特性

超低输入电压范围：0.7V至2.2V

高效率

300mA时的压降：65mV（最大值）

额定VIN = VOUT + 100 mV

出色的负载瞬态响应

ILOAD：在10µs内从1mA变化到250mA时为20mV

在负载、线路和温度范围内的精度为：1%

高PSRR：80dB（1kHz时）

可提供固定输出电压

0.5V至2.05V（阶跃为25mV）

VBIAS范围

2.2V-5.5V

TPS7A13 封装

6引脚、1mm × 0.71 mm DSBGA

有源输出放电

TPS7A13 应用

相机模块

无线耳机与耳塞

智能手表、健身追踪器

智能手机和平板电脑

便携式医疗设备

固态硬盘 (SSD)

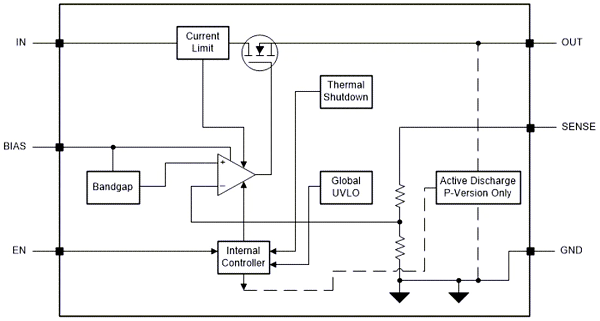

TPS7A13 内部结构功能及引脚图
