摘要: 安森美NCP1345准谐振反激式控制器是高度集成器件,设计用于高性能离线USB-PD和USB Type-C™电源转换器。NCP1345采用双引脚VCC架构,可直接连接辅助绕组。简化的VCC管理可实现较少的元件数量和更高的性能。
安森美(onsemi )NCP1345准谐振反激式控制器是高度集成器件,设计用于高性能离线USB-PD和USB Type-C™电源转换器。NCP1345采用双引脚VCC架构,可直接连接辅助绕组。简化的VCC管理可实现较少的元件数量和更高的性能。
安森美NCP1345准谐振反激式控制器具有精确、基于一次侧的输出电流限制电路,无论编程输出电压或铭牌输出功率如何,均可实现恒定输出电流限制。
NCP1345具有多种关键保护选项,包括内部掉电检测、不受输入电压影响的最大输出电流限制,以及通过专用引脚的锁存过压和NTC就绪过热保护。此外,线路移除检测可在线路移除时安全放电X2电容器,从而实现转换器的耐用性。
NCP1345 特性
集成高压启动电路,带掉电检测
集成x2电容器放电功能
宽VCCL范围:8V至38V
150V VCCH引脚,用于连接高压辅助绕组
36.5V VCC过压保护
基于一次侧的恒定输出电流限制
异常过流故障保护,用于绕组短路检测
内部温度关断
谷开关操作,具有无噪声操作的谷锁定
快速频率折返,快速降低开关频率
跳跃模式,具有输出电压补偿
尽可能减少了空载功耗
频率抖动,减少EMI签字
闩锁或自动恢复过载保护
可调超功率保护
固定/可调最大频率钳制
严重故障条件的故障引脚,NTC兼容OTP

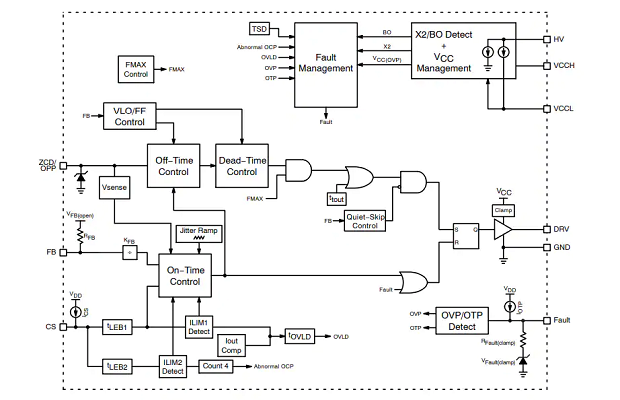

NCP1345 内部结构功能及引脚图

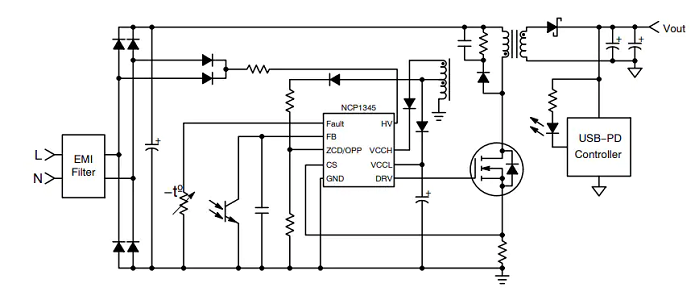

NCP1345 典型应用电路
