Analog Devices Inc. AD74115H A/D模数转换器（带HART调制解调器）是单通道、软件可配置输入和输出器件，设计用于工业控制应用。AD74115H提供各种用例，包括模拟输出、模拟输入、数字输出、数字输入、电阻温度检测器 (RTD) 和热电偶测量功能。

ADI AD74115H A/D转换器采用串行外设接口 (SPI) 进行所有通信，包括HART调制解调器。此外，数字输入和输出通过SPI或通用输入和输出 (GPIO) 引脚访问，以提供更高速度的数据速率。AD74115H结合了16位Σ-Δ型模数转换器 (ADC) 和14位数模转换器 (DAC)。AD74115H上的高精度2.5V片上基准可用作DAC和ADC基准。

使用ADP1034产品，可以提供电源和隔离。当同时使用ADP1034和AD74115H时，可在正模拟电源AVDD上提供可编程电源控制 (PPC)，从而在终端应用中实现优化的电源解决方案。如果需要单极功能，它可促成片上电荷泵。

AD74115H 特性

单通道软件可配置输入和输出

单个引脚有多个可配置模式

电压输入

电流输入

电压输出

电流输出

数字输入

数字输出

两线、三线或四线式RTD测量

热电偶测量

可容忍螺钉端子面引脚上过压（通电或未通电）

辅助高压检测引脚

参考温度系数：10ppm/°C

具有可选50Hz和60Hz抑制性能的16位Σ-∆ ADC

14位单调DAC

单极和双极功能

集成HART调制解调器

片上诊断，包括开路和短路检测

内部温度传感器，精度为5°C

SPI兼容

宽电源范围

可编程功率控制

−40°C至+105°C温度范围

48引脚LFCSP

AD74115H 应用

隔离式工业控制系统

过程控制

工厂自动化

楼宇控制系统

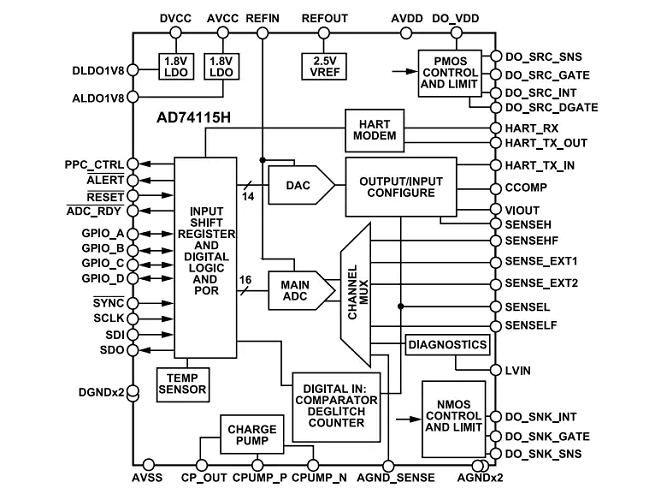

AD74115H 内部结构功能及引脚图
