Texas Instruments DRV3256-Q1汽车级栅极驱动器单元 (GDU) 是一款高度集成的三相栅极驱动器，用于48V汽车电机驱动应用。该器件专门设计用于提供2A峰值拉电流和2.5A峰值灌电流的栅极驱动电流，以及90V MOSFET瞬态过压支持来支持大功率电机驱动应用。高效自举架构可最大限度地降低功率损耗和栅极驱动器的自发热。电荷泵允许栅极驱动器支持100% PWM占空比控制。

Texas Instruments DRV3256-Q1具有各种监控、诊断和保护特性，支持稳健的电机驱动系统设计。高度可配置的有源短路 (ASC) 功能支持集成选定的外部MOSFET，以快速响应系统故障。该特性无需外部元件。可选提供三个或一个低侧分流放大器，以支持基于电阻器的低侧电流检测。

DRV3256-Q1 特性

符合汽车应用类AEC-Q100标准

器件环境温度等级0：–40°C至+150°C

器件人体模型 (HBM) 静电放电 (ESD) 分类等级2

器件充电器件模型 (CDM) ESD分类等级C4B

针对功能安全标准

开发用于功能安全应用

在生产发布时将提供文档协助ISO 26262系统设计

针对系统能力高达ASIL-D

三个N沟道半桥栅极驱动器

2A/2.5A最大峰值栅极驱动电流

优化用于48V应用的电源架构

12V/48V分离式电源架构

95V直流链路电源 (DHCP) 瞬态绝对最大额定电压

105V自举电压，支持90V MOSFET工作电压范围

电荷泵自举支持100%占空比

集成1个 (DRV3256A-Q1) 或3个 (DRV3256-Q1)电流分流放大器

集成可配置主动短路 (ASC) 功能

支持低侧 (DRV3256A-Q1) 或低侧与高侧 (DRV3256-Q1/DRV3256B-Q1) ASC

支持高侧和低侧ASC

可提供器件引脚控制

故障处理能力

带CRC的串行外设接口 (SPI)

支持3.3V和5V逻辑输入

先进的保护特性

电池电压监控器

MOSFET VDS过流监视器

R分流过流监控器

MOSFET VGS栅极故障监控器

模拟内置自检

内部稳压器和时钟监控器

器件过热报警和关断

故障状态指示器引脚

DRV3256-Q1 应用

汽车48V轻度混合动力电机驱动器

带式和一体式启动器发电机，马达发电机

电动助力转向

eTurbo和eBooster

HVAC压缩机和风扇

变速箱控制和驱动

机油、变速箱和水泵

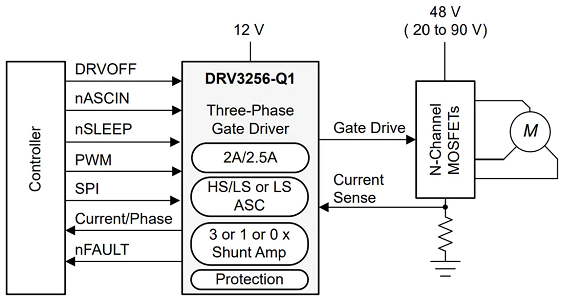

DRV3256-Q1 简化电路示意图
