德州仪器DRV3256-Q1汽车门驱动单元(GDU)的介绍、特性、及应用

来源：HQBUY 发布时间：2023-02-03

摘要： 48V汽车电机驱动应用的高度集成三相门驱动器。

德州仪器公司DRV3256-Q1汽车门驱动单元(GDU)是一种高度集成的三相门驱动器，适用于48V汽车电机驱动应用。这些设计通过提供2A峰值源和2.5A峰值汇栅驱动电流和90V MOSFET瞬态过电压支持，支持大功率电机驱动应用。一个高效的引导结构，使功率损失和门驱动器的自热最小化。充电泵允许门驱动器支持100% PWM占空比控制。

德州仪器DRV3256-Q1具有广泛的监测、诊断和保护功能，支持强大的电机驱动系统设计。高度可配置的有源短路(ASC)功能可以集成选定的外部mosfet，以快速响应系统故障。该特性消除了对外部组件的需求。可选地提供三个或一个低侧电流分流放大器，以支持基于电阻的低侧电流传感。

特性

AEC-Q100适用于汽车领域

-40℃~ +150℃设备环境温度0级
设备HBM ESD分类等级2级
设备CDM ESD分类等级C4B

功能性Safety-Compliant目标

为功能性安全应用开发
辅助ISO 26262系统设计的文件将在产品发布时提供
系统能力达到asild目标

三个n通道半桥门驱动器

2A/2.5A最大峰值栅极驱动电流
为48V应用优化的电源架构
12V/48V分体式供电架构
直流链路电源(DHCP) 95V瞬时绝对最大额定值
105V引导电压支持90V MOSFET工作电压范围
引导与充电泵为100%占空比

集成1x (DRV3256A-Q1)或3x (DRV3256-Q1)电流分流放大器

集成可配置ASC (Active Short Circuit)功能

低侧ASC (DRV3256A-Q1)或低侧和高侧ASC (DRV3256-Q1/DRV3256B-Q1)支持
低侧和高侧ASC支架
设备引脚控制是可用的
故障处理能力

带有CRC的串行外围接口(SPI)
支持3.3V和5V的逻辑输入
高级保护功能

电池电压监测
MOSFET VDS过流监视器
R(并联)过电流监视器
MOSFET V(GS)栅故障监视器
Analog-built在自测
内部调节器和时钟监视器
设备热报警和关机
故障状态指示针

应用程序

汽车48V轻度混合动力电机驱动

带式和一体化起动发电机和电机发电机
电子动力转向
eTurbos和eBoosters
暖通空调压缩机和风扇
传动控制和驱动
油、传动和水泵

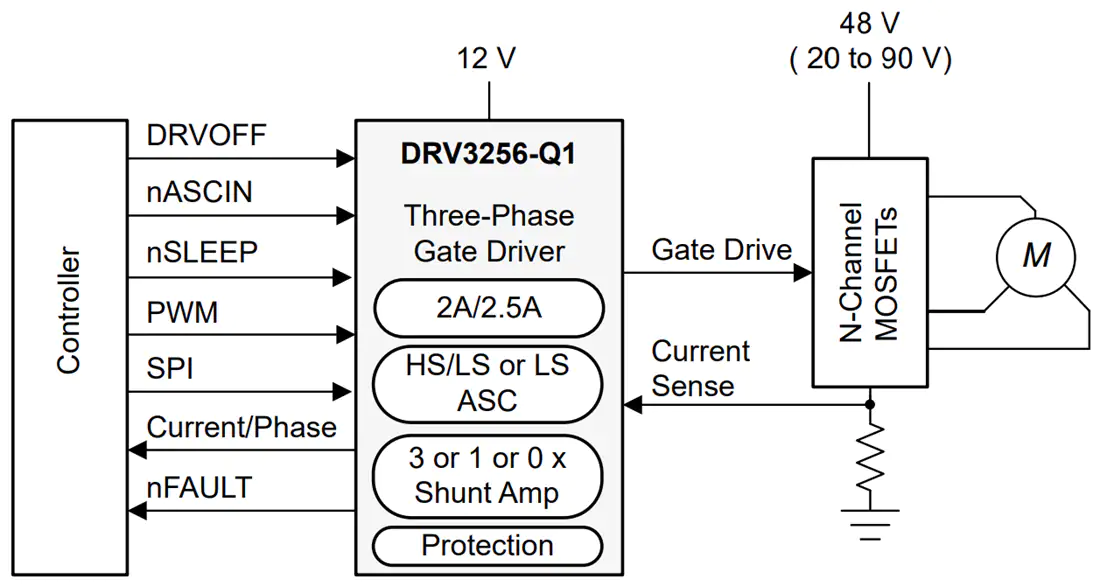

简化的示意图
