摘要： 完整的RZ/Five-RISC-V微处理器演示和开发平台。
瑞萨电子RZ/Five评估板套件为RZ/Five- risc - v微处理器提供了完整的演示和开发平台。RZ/Five MPU具有RISC-V CPU核心(AX45MP Single) 1.0GHz和16位DDR3L/DDR4接口。该设备还包括广泛的接口，如Gbit-Ethernet, CAN和USB 2.0，使其成为入门级社会基础设施网关控制和工业网关控制的理想选择。

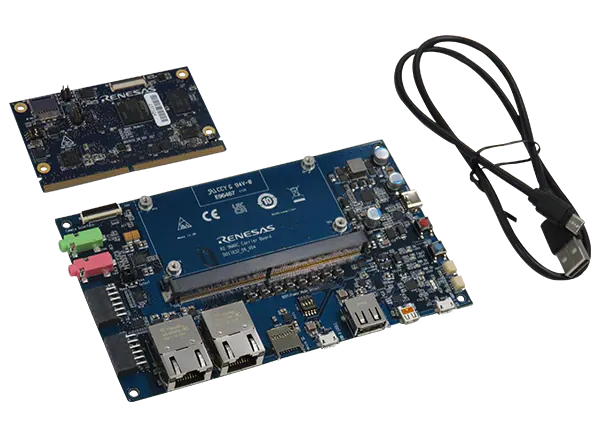

瑞萨电子RZ/Five评估板套件由模块板(SOM)和载波板组成。Carrier Board也可以使用基于SMARC v2.1标准的RZ/G2L, RZ/G2LC和RZ/V2L模块。这种设计允许用户体验这些设备之间无缝且灵活的评估。
模块板
82毫米x 50毫米
系统设置拨码开关(3位)
MicroSD卡插槽(4位)
JTAG的10针连接器
ADC 6针连接器
SMARC边缘连接器(314针)
FFC / FPC连接器(45-pin)
2 x以太网PHY
128Mb QSPI闪存
1 gb DDR4更快
64 gb eMMC记忆
24MHz输入(新)时钟
1.0GHz AndesCore AX45MP时钟
200 mhz AXI-bus时钟
100 mhz APB-bus时钟
内存
1.1 v电源电压
3.3 v I / O
pbga - 361包;0.5毫米的间距
32 kb指令缓存
32 kb数据缓存
RZ /五个微处理器
内存
以太网
连接器
开关
印刷电路板的尺寸

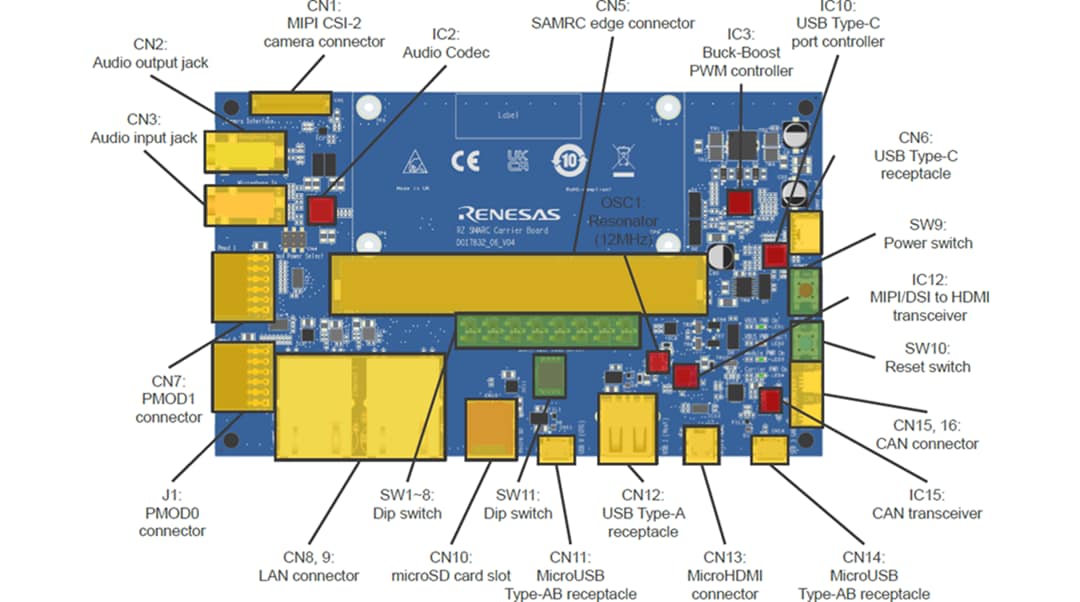

航空公司董事会
160 mm x 100 mm
电源开关
复位开关
系统设置拨码开关(4位)
8x I/F设置拨码开关
SMARC边缘连接器(314针)
2个音频输入/输出插口
串口连接器(MicroUSB Type-AB)
2x局域网连接器(RJ-45)
MicroSD卡插槽(4位)
USB a类型的港口
MicroUSB ab型港口
MIPI CSI-2摄像头连接器
微HDMI连接器
2 x可以连接器
2 x Pmod连接器
USB c型 港口
MIPI-DSI到HDMI收发器
可以收发器
音频编解码器
连接器
开关
印刷电路板的尺寸
RZ/Five-RISC-V模块板(SMARC v2.1)
航空公司董事会
USB电缆
运营商板用户手册
模块板用户手册
创业指导
