摘要： 能在IEC 61000-4-2国际标准规定的最大程度上驱散静电。

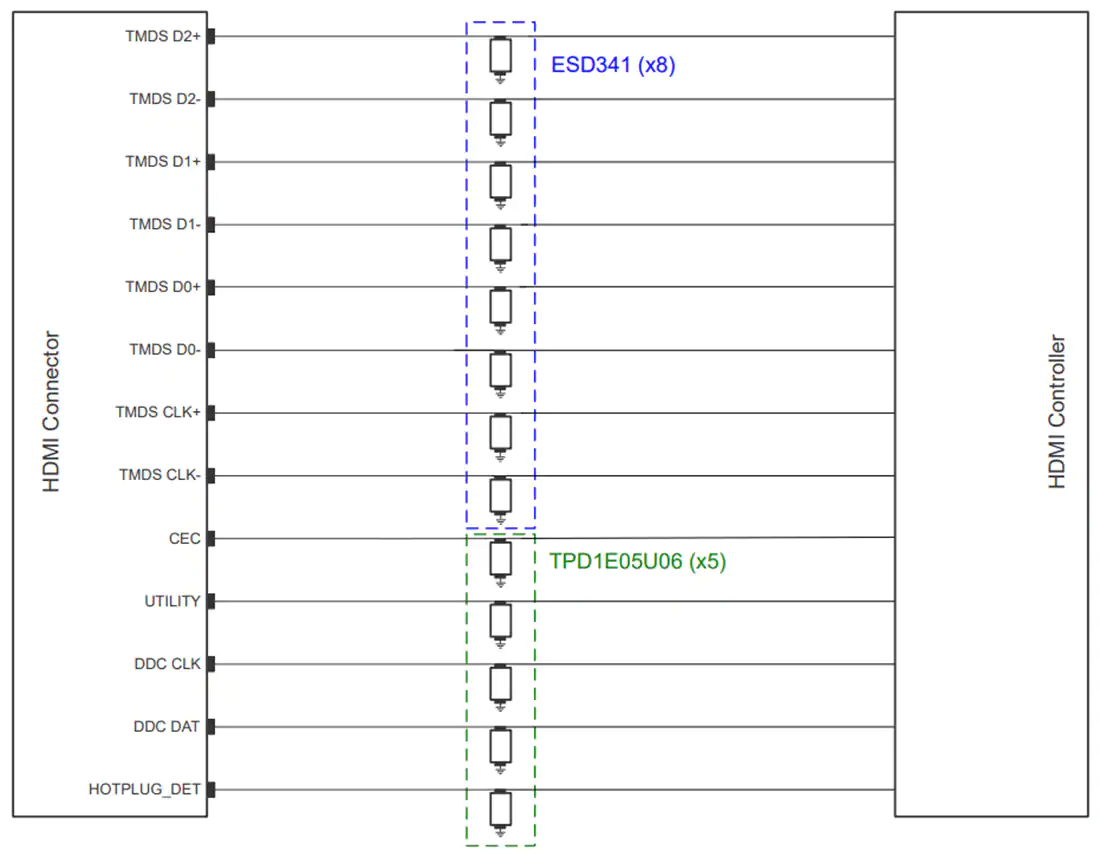

德州仪器ESD341 TVS ESD保护二极管是一款用于HDMI 1.4电路保护的TVS ESD保护二极管。ESD341可在IEC 61000-4-2国际标准(level 4)规定的最大水平上驱散静电打击。该设备具有0.66pF(典型)IO电容，可实现高达3.4Gbps的高速接口保护，包括支持HDMI 1.4b等协议。低动态电阻和低夹紧电压确保对瞬态事件的系统级保护。

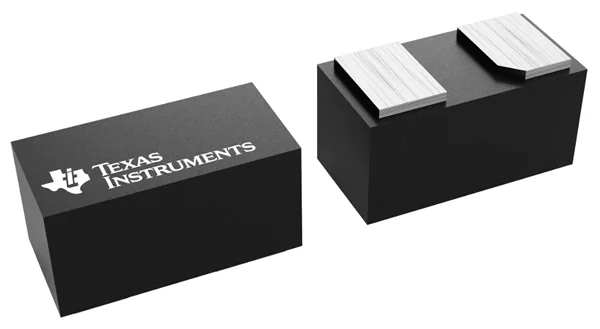

30kV ESD额定值和5.4A浪涌在一个微小的封装中提供了强大的瞬态保护，用于保护便携式电子设备和其他空间受限的应用(如可穿戴设备)中的3.6V电源轨道。德州仪器公司的ESD341采用工业标准0201 (DPL)封装。
IEC 61000-4-2四级静电防护
30 kv接触放电
30kV气隙放电
5.4A(8/20µs) IEC 61000-4-5电涌保护器
0.66pF(典型)IO电容
±6.2V(典型)直流击穿电压
100nA(最大)超低漏电流
10.2V在16A TLP低ESD夹紧电压
5GHz (-3dB带宽，DPL)低插入损耗
支持3.4Gbps的高速接口
-40°C至+125°C的工业温度范围
节省空间行业标准0201占地面积(0.6mm × 0.3mm × 0.3mm)
终端设备
穿戴
聪明的人
便携式电子设备
小家电
笔记本电脑和台式电脑
电视和显示器
单位负责人
后座娱乐
停靠点
接口
USB 2.0
USB 3.0
HDMI 1.4和2.0
LVDS
显示接口
SIM卡
