摘要： 支持32个通道的GEN3 SERDES，灵活的2端口到16端口配置。

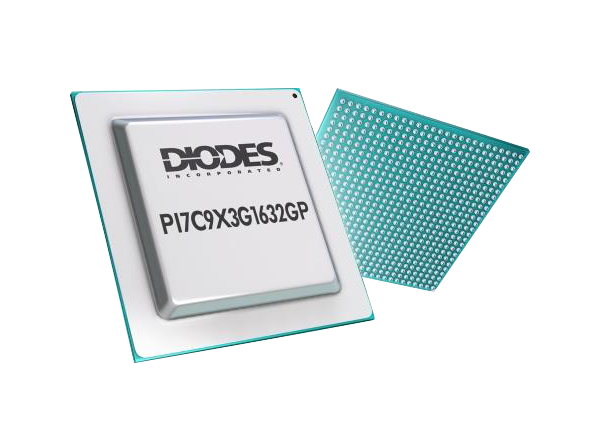

二极管集成PI7C9X3G1632GP PCIe3.0分组交换机支持32个通道的GEN3 SERDES，灵活的2端口到16端口配置。通过为每个端口分配可变的通道宽度，PCIe分组交换机的架构允许灵活的端口配置。交换机架构的一个基本单元称为tile，它由8个端口和16个通道组成。PI7C9X3G1632GP由内部信号通路连接的2片瓷砖组成。
16端口/32通道PCI Express GEN3分组交换机的端口和通道配置
可配置上游端口号，最多2
可配置上游车道宽度x1, x2, x4, x8或x16
可配置的下行端口号多达15
可配置的下行车道宽度为x1, x2, x4, x8或x16
参考时钟管理
为所有下行端口集成PCIe Gen3时钟缓冲区
支持三种参考时钟结构(Common、SRNS、SRIS)
处理最多三个端口的SSC隔离
提供两种时钟应用程序模式(Base和CDSR)
电源管理
支持ASPM L1子状态(P1.1/P1.2)
“空”热插拔端口置于P2状态
支持7种电源状态(P0/P0s/P1/P1.1/P1.2/P2/P1.2 pg)
开机电源管理方案
连续电源管理方案
PHY和MAC层
PHY初始设置可通过JTAG、EEPROM和SMBus/I2C可选编程
RX的自适应连续时间线性均衡器和5点决策反馈均衡器
自适应和可编程的3-tap TX均衡
RX极性反转和车道反转
数据链路层
可编程ACK延迟定时器，根据流量情况响应ACK
可配置流量控制信用，以平衡带宽利用和缓冲区的使用
事务处理层
分组转发选项包括Cut-Through和Store &向前
支持高达512字节的最大负载大小
低报文转发时延小于150ns(典型情况)
用于对等流量的ACS (Access Control Service)
用于SR-IOV应用的AT (Address Translation)报文
支持原子操作
支持多播
为入口/出口数据包类型和数据包计数提供性能可见性
多主机应用程序
最多支持3个跨域端点(CDEP)端口，用于主机对主机通信
支持使用CDEP端口的故障转移
提供多达8个物理或16个虚拟DMA通道，实现主机和ep之间的通信
交换机分岔最多2个单独的分组交换机，以允许2个主机独立操作
可靠性、可用性和可服务性
增强的高级错误报告
端到端数据保护与ECC
错误处理机制
支持意外热移除
支持下游端口遏制(DPC)
支持上行和下行端口热插拔
提供串行和并行热插拔类型
支持领导的管理
热传感器报告即时操作温度
IEEE 1149.1和1149.6 JTAG接口支持
先进的诊断工具
PHY EyeTM
MAC ViewerTM(包括嵌入式LA)
PCIBUDDYTM
在线PRBS环回测试
在线合规模式测试
边带管理界面
(2) C / SMBUS / JTAG
SPI eepm
标准的遵从性
符合PCI Express Base Specification Revision 3.1
符合PCI Express CEM规范修订3.0
符合ACPI (Advanced Configuration Power Interface)规范
兼容系统管理(SM)总线，版本2.0
权力和包
包装:676 HFCBGA 27mm X 27mm
两个电源轨(0.95V和1.8V)
功耗:全负载5.6W
完全无铅,完全通过无铅认证
无卤、无锑绿色装置
对于需要特殊变更控制的汽车应用(即部件符合AEC-Q100/101/104/200, PPAP能力，并在IATF 16949认证设施生产)，请联系我们或您当地的二极管代表。
操作环境温度
支持工业温度范围-40(o)至85(o)℃
