Dialog Semiconductor SLG47115V-EVB评估板的介绍、特性、及应用

DIALOG SEMICONDUCTOR SLG47115V EVB评估板

Dialog Semiconductor SLG47115V-EVB评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-05-10

摘要： Dialog Semiconductor SLG47115V- evb评估板是SLG47115V HVPAK 混合信号矩阵的演示和开发平台。

Dialog Semiconductor SLG47115V- evb评估板是SLG47115V HVPAK 混合信号矩阵的演示和开发平台。SLG47115V在一个微小的2mm x 3mm QFN封装中结合了混合信号逻辑和高压h桥功能。一次性可编程(OTP)非易失性内存(NVM)以内部逻辑、I/O引脚和宏单元互连的形式存储用户定义的解决方案。集成的h桥和双半桥功能允许驱动不同负载高达3A的每个输出，最高26.4V电压。SLG47115V的先进的PWM macrocell提供了驱动不同PWM频率和占空比的多个电机的能力。

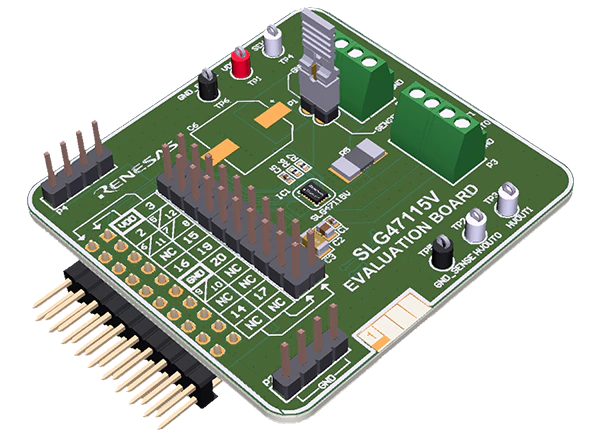

Dialog Semiconductor SLG47115V-EVB评估板旨在演示SLG47115的功能，特别是h桥、半桥和电源功能。该评估板还可以连接到Dialog Semiconductor SLG4DVKADV GreenPAK高级开发板，用于板载SLG47115设备的应用仿真和编程。

特性

Pre-mounted SLG47115设备
两个20-position头

SV1:连接SLG4DVKADV
SV2:用于调试的所有引脚信号

跳线选择h桥和半桥模式和电流感应控制
用于电机或负载的高压输出连接器
紧凑的50mm x 53mm PCB
