摘要： 提供6V到75V的输入电压范围和开关频率上的极端电压转换比。

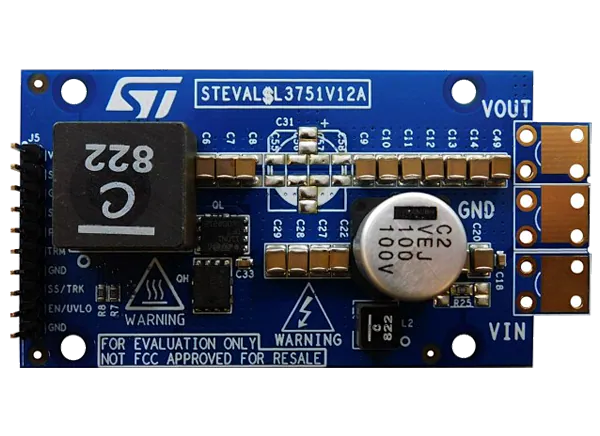

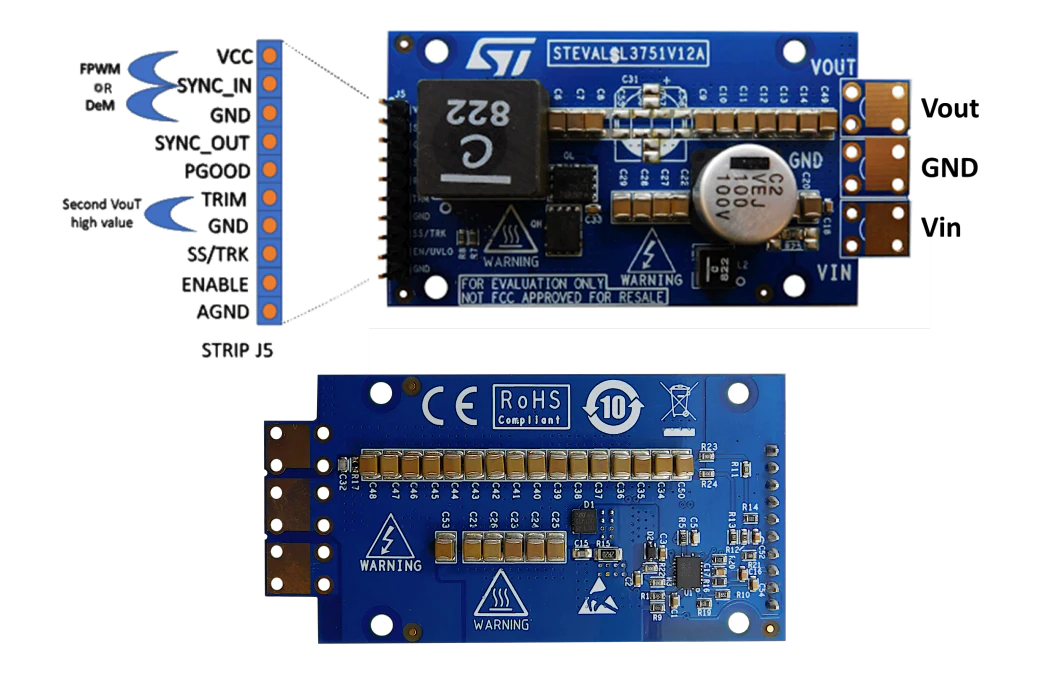

STMicroelectronics STEVAL-L3751V12评估板提供6V到75V的宽输入电压范围，并在开关频率上具有极高的电压转换比。该板在230kHz开关频率下提供调节的5V输出。STEVAL-L3751V12板上的输出电压使用跳线连接器快速设置为12V。通过将电阻器更改为较低的VIN范围，可以选择不同的电压输出。
STM STEVAL-L3751V12是100W的演示板。最大默认电流设置为15A，通过更改电阻器很容易选择。该板基于L3751同步降压控制器
在VQFN包中实现电压模式，并具有内部补偿，以最小化设计复杂性和尺寸。
嵌入式保护，如输出过流、输入电压UVLO、内部电压监测和150°C温度下的热停机，为电信、网络和工业应用的关键环境提供受控和安全的操作。
设计了eDesignSuite软件工具，对L3751 buck变换器进行了配置，满足了应用需求。
6V至75V宽输入电压范围
5V或12V可选双输出电压等级
230kHz开关频率设定
在管线瞬变过程中的低退出操作
轻负荷下的脉冲跳过或强制PWM操作
同步从185kHz到345kHz
电源良好的开路集电极输出验证VOUT
7.5V门驱动标准VTH mosfet
带打嗝模式的恒流保护
电流感应在rds低侧
改善line-transient响应
输入电压欠压锁定
内部电压监测
热保护
—40℃~ 150℃工作结温度范围
