德州仪器LP5862 2×18 LED矩阵驱动的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-07

摘要： 德州仪器LP5862 2×18 LED矩阵驱动程序是设计用于改进动画和显示的用户体验，在一个小的解决方案尺寸的LED矩阵。

德州仪器LP5862 2×18 LED矩阵驱动程序是设计用于改进动画和显示的用户体验，在一个小的解决方案尺寸的LED矩阵。LP5861集成了18个恒流汇与N (N = 1/2/4/6/8/11)，切换mosfet以支持N × 18 LED点或N × 6 RGB LED。LP5862集成了2个mosfet最多36个LED点或12个RGB LED。

TI LP5862 18-Ch RGB LED驱动支持模拟和PWM调光方法。该设备可以通过256步调整每个LED点进行模拟调光。对于PWM调光，集成的8位或16位可配置的PWM发生器提供平滑和可听的无噪声调光控制。每个LED点也可以任意映射成一个8位的PWM组，同时实现调光控制。

LP5862 LED驱动实现了完全可寻址SRAM，以最小化数据流量。鬼影消除电路被集成以消除上行和下行鬼影。LP5862还提供LED开、短路检测功能。

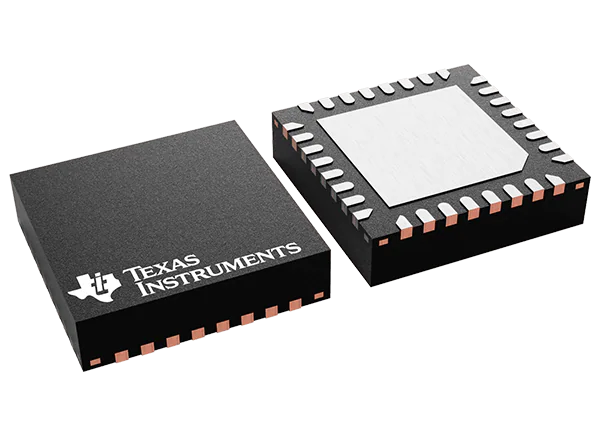

LP5862 LED驱动器是一个4mm × 4mm 32-VQFN封装，带有1MHz(最大)I(2)C或12MHz(最大)SPI接口。

特性

使矩阵的拓扑结构:

18恒流水槽2扫描开关36 LED点
可配置1到2个扫描开关

工作电压范围:

2.7V至5.5V V(CC)/V(LED)范围
逻辑引脚兼容1.8V、3.3V和5V

18个恒流水槽，精度高:

当V(CC)≥3.3V时，每个电流汇聚0.1mA至50mA
设备间误差±5%
Channel-to-channel误差±5%
平衡瞬态功率的相移

超低功耗:

当EN =低关机模式时，I(CC)≤2uA
当EN = High且CHIP_EN = 0(保留数据)时，I(CC)≤10uA
当通道电流= 5mA时，I(CC) = 3mA(典型值)

完全可寻址SRAM最小化数据流量
单个LED网点开短检测

灵活的调光选项:

所有LED点的全局8位PWM调光
3组可编程8位PWM调光LED点任意映射
单个8位或16位PWM调光每个LED点
所有LED点的全局3位最大电流(MC)设置
3组7位颜色电流(CC)设置为红，绿，蓝
单个8位点电流(DC)设置为每个LED点
每个LED点单独的开和关控制
模拟调光(电流增益控制)
PWM调光无声音噪声频率

去鬼影和低亮度补偿
界面选项:

1 mhz (max)。I(2)C接口时，IFS = Low
12 mhz (max)。当IFS = High时，SPI接口

应用程序

LED动画和指示:

键盘，鼠标和游戏配件
主要和智能家电
智能音箱，有线和无线音箱
音频混音器，DJ设备和广播
接入设备、交换机和服务器

光模块恒流汇

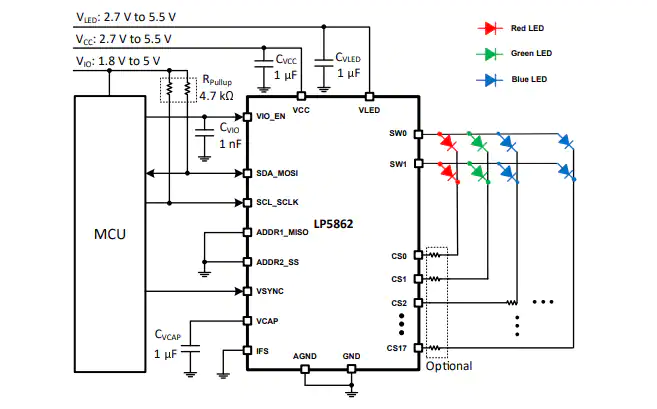

简化的示意图

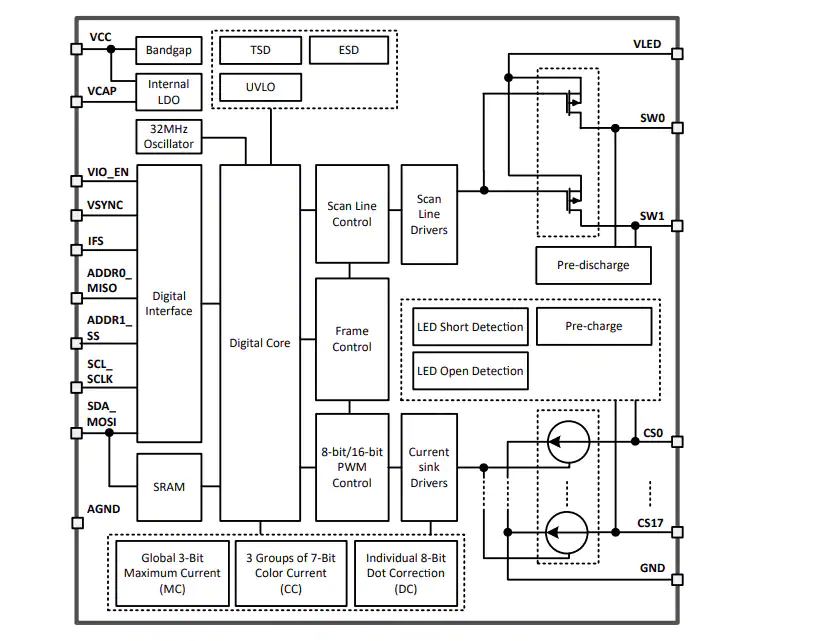

框图
