德州仪器LP5860 11x18 LED矩阵驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-14

摘要： 该设备集成了11个mosfet高达198个LED点或66个RGB LED。

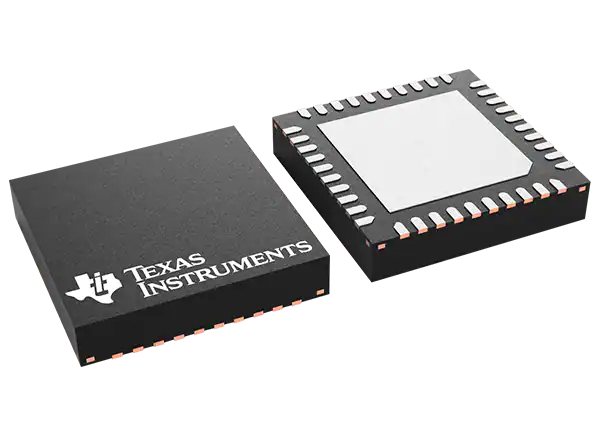

德州仪器LP5860 11x18 LED矩阵驱动集成了11个mosfet高达198个LED点或66个RGB LED。LP5860支持模拟调光和PWM调光两种方式。对于模拟调光，每个LED点可以调整256步。集成的8位或16位可配置的PWM发生器使PWM调光平滑和无噪声调光控制成为可能。每个LED点也可以任意映射为8位组PWM，共同实现调光控制。

德州仪器LP5860实现了完全可寻址SRAM，以最小化数据流量。鬼影消除电路被集成以消除上行和下行鬼影。LP5860还支持LED开短检测功能。1MHz(最大)I(2)C和12MHz(最大)SPI都在LP5860中可用。

特性

LED矩阵的拓扑结构

18恒流水槽与11个扫描开关198 LED点
1 ~ 11个扫描开关可配置

工作电压范围

V(CC)/V(LED)范围:2.7V ~ 5.5V
兼容1.8V、3.3V、5V的逻辑引脚

灵活的调光方案

所有LED点的全局8位PWM调光
三组可编程8位PWM调光LED点任意映射
单个8位或16位PWM调光每个LED点
所有LED点的全局3位最大电流(MC)设置
三组7位颜色电流(CC)设置为红，绿，蓝
单个8位点电流(DC)设置为每个LED点
每个LED点单独的开和关控制
模拟调光(电流增益控制)
PWM调光无声音噪声频率

18个恒流水槽，精度高

当V(CC)≥3.3V时，每个电流汇聚0.1mA-50mA
设备间误差:当通道电流= 50mA时±3%
通道间误差:当通道电流= 50mA时±3%
平衡瞬态功率的相移

超低功耗

关机模式:当EN = Low时，I(CC)≤1uA
待机模式:当EN = High且CHIP_EN = 0(数据保留)时，I(CC)≤10uA
有源模式:当通道电流= 5mA时，I(CC) = 4.3mA(典型值)

完全可寻址SRAM最小化数据流量
单个LED点开/短检测
去鬼影和低亮度补偿
界面选项

1 mhz (max)。I(2)C接口时，IFS = Low
12 mhz (max)。当IFS = High时，SPI接口

应用程序

LED动画和指示

键盘，鼠标和游戏配件
主要和智能家电
智能音箱，有线和无线音箱
音频混音器，DJ设备和广播
接入设备、交换机和服务器

光模块恒流汇

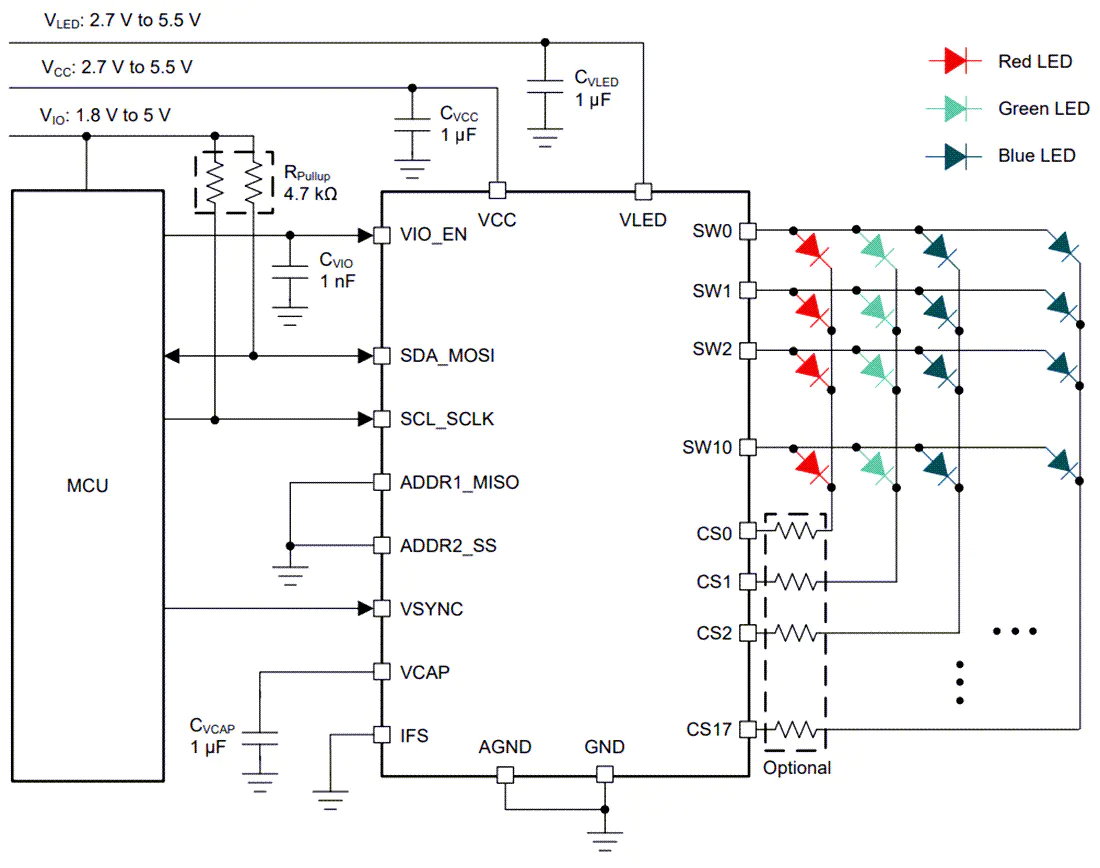

简化的示意图
