动能科技KTS1693防雷负载开关的介绍、特性、及应用

来源：HQBUY 发布时间：2023-02-22

摘要： KTS1693浪涌保护负载开关具有9毫欧超低电阻大电流集成MOSFET，主动保护低电压系统高达28V(DC)。

KTS1693浪涌保护负载开关具有9毫欧超低电阻大电流集成MOSFET，主动保护低电压系统高达28V(DC)。内部夹紧保护设备免受高达±110V的浪涌。该设备提供了一个过流保护(OCP)电路可通过一个外部电阻编程。KTS1693既可以作为固定的也可以作为可调的OVP器件，如果OVLO引脚连接到GND，则OVP脱扣点固定在5.95V。负载开关采用RoHS和绿色兼容的20 bump 2.160mm x 1.935mm WLCSP封装。典型的应用包括智能手机、平板电脑、电脑、移动互联网设备和外围设备。

特性

浪涌和防静电输入:

IEC 61000-4-2 (Level 4)
±110 v IEC 61000-4-5
过载保护:
ESD保护:

±8千伏联系
±15千伏气隙
±2kV人体模型
安全审批:

UL 2367，文件编号。e515099 - 20210819
IEC 62368-1，文件号。dk - 118085 ul

2.7V至28V宽输入电压范围
典型的低静止电流
集成9毫欧(typ) N-Ch MOSFET
100ns快速关断响应时间
1.0A到6.0A可编程OCP跳闸点:

8一个最大限度

灵活的过电压跳闸点选项:

固定5.95V或ad. 4V至22V

自动开关，典型的0.7ms弹跳时间
附加欠压(UVLO)，短路和热停机保护
开漏功率输出好
Pb-free WLCSP-20包
符合RoHS和绿色标准
-40°C至85°C的温度范围
大电流、大功率:

20V(DC) x 6A(RMS)= 120瓦连续

准确的OCP跳闸点:

3A/5A设置±9%
1A设置±10%

减少物料清单:

集成增加电视

应用程序

智能手机
平板电脑和电脑
移动互联网设备和外围设备

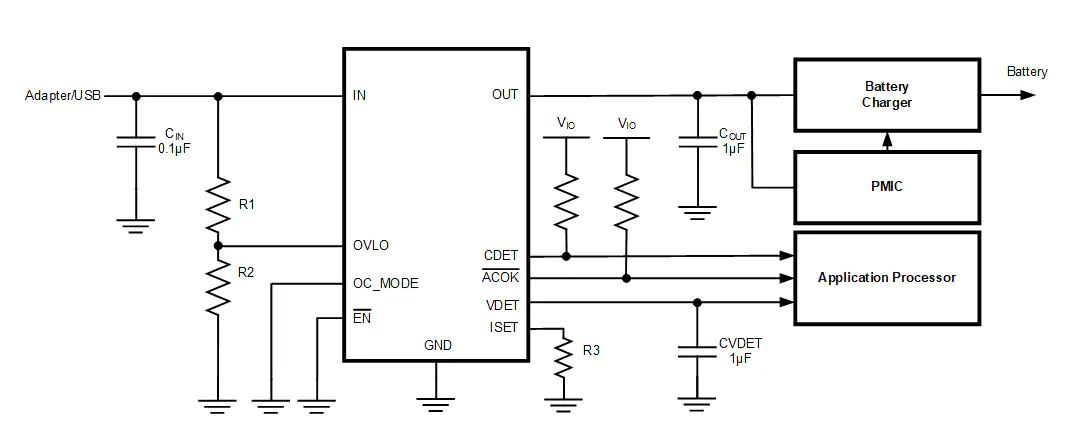

应用电路图
