摘要： 德州仪器CDCBT1001时钟缓冲器和电平转换器是一种1.2V到1.8V的时钟缓冲器和电平转换器，用于个人电子产品，服务器和外接插件卡。

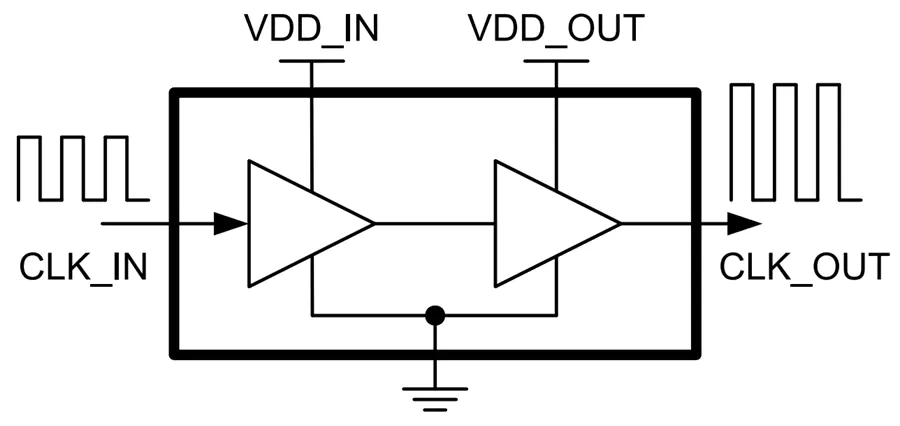

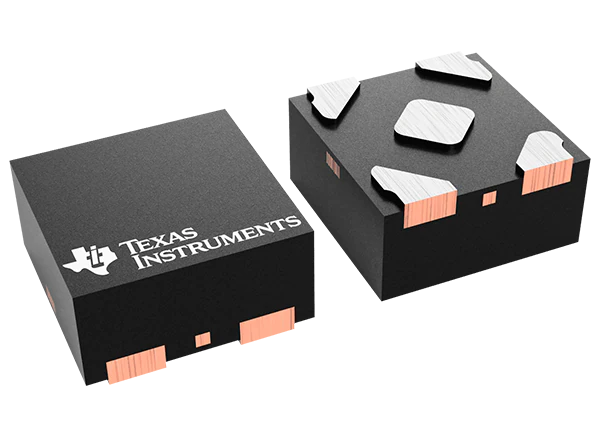

德州仪器CDCBT1001时钟缓冲器和电平转换器是一种1.2V到1.8V的时钟缓冲器和电平转换器，用于个人电子产品，服务器和外接插件卡。VDD_IN引脚供电电压定义了输入LVCMOS时钟电平。VDD_OUT引脚供电电压定义了输出LVCMOS时钟电平。Vdd_in = 1.2v±10%。Vdd_out = 1.8v±10%。德州仪器CDCBT1001在24MHz下的12kHz到5MHz的加性RMS抖动小于0.8ps。
DC至24MHz时钟频率范围
1.2V到1.8V LVCMOS时钟电平转换
Vdd_in = 1.2v±10%
Vdd_out = 1.8v±10%
低加性抖动和相位噪声
0.8ps最大12kHz至5MHz加性RMS抖动(f(out) = 24MHz)
- 1kHz偏移时的最大相位噪声(f(out) = 24MHz)
-148dBc /Hz最大相位噪声下限(f(out) = 24MHz, f(offset)≥1MHz)
5ns 20%至80%上升/下降时间
10 ns传播延迟
低电流消耗
-40°C至85°C工作温度范围
个人电子产品中的FPGA/处理器时钟缓冲/电平转换
服务器和外接插件中的1.2V时钟缓冲区和电平转换器
