DC2833A演示电路的介绍、特性、及应用

来源：HQBUY 发布时间：2023-06-07

摘要： 100V单片DC/DC降压调节器，具有LTC 7103-1降压开关调节器。

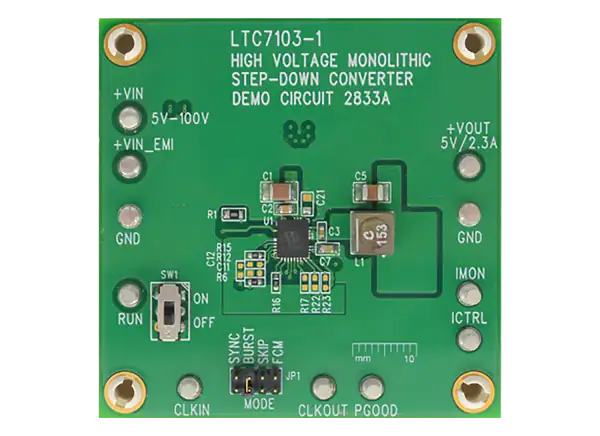

模拟设备公司DC2833A演示电路是一个100V单片DC/DC降压调节器，具有LTC 7103-1降压开关调节器。该演示板设计为5V/2.3A输出，从5V到100V的输入操作在400kHz的开关频率。DC2833A演示电路在12V(IN)时的峰值效率为93.5%，48V(IN)时的峰值效率为88.3%，100V(IN)时的峰值效率为81.5%。该演示板安装了一个EMI滤波器，还提供了一个电流监视器和输出时钟信号与外部应用电路接口。DC2833A演示板具有广泛的输入范围，使其适合汽车，工业，医疗仪器和电信应用。

规范

5V(IN)到100V(IN)输入电源范围
5 v输出电压
0到2.3A输出电流范围
400kHz开关(时钟)频率

效率:

93.5% @ 12 v(中)
88.3% @ 48 v(中)
81.5% @ 100 v(中)
