u-blox EVK-ANNA-B412评估试剂盒的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-23

摘要： ANNA-B412 BLUETOOTH 5.1模块(u-connect)的演示和开发平台。

u-blox EVK-ANNA-B412评估套件是ANNA-B412蓝牙 5.1低能耗模块(u-connect)的演示和开发平台。ANNA-B412结合了蓝牙5.1，嵌入式Arm Cortex -M4微控制器和FPU，集成天线到一个紧凑的6.5mm x 6.5mm系统包(SiP)中。ANNA-B412模块基于北欧半导体公司的nRF52833芯片。该设备附带u-connectXpress软件，支持u-blox蓝牙低能耗串行端口服务，GATT客户端和服务器，信标，蓝牙远程，NFC ，以及同时的外围设备和中心角色。u-blox u-connectXpress软件允许主机在UART接口上使用AT命令轻松配置连接。

u-blox EVK-ANNA-B412评估试剂盒有两种变体。EVK-ANNA-B412C包括ANNA-B412模块，内置2.4 GHz天线(集成到SiP)。EVK-ANNA-B412U包括ANNA-B412模块和用于外部天线的U.FL天线连接器。

EVK-ANNA-B412评估套件提供了对ANNA-B4模块支持的33个GPIO引脚和接口的访问。接口可通过各种连接器使用，包括Arduino Uno R3和树莓派头连接器。评估套件还支持简单的USB拖放编程和SEGGER J-Link调试接口。

特性

两个变量

EVK-ANNA-B412C: ANNA-B412模块和内部2.4GHz天线
EVK-ANNA-B412U: ANNA-B412模块和U.FL天线连接器，用于连接外接天线

机载J-Link调试器/程序员

海量存储设备接口到PC，用于拖放编程
调试端口
用于连接到附加板的虚拟COM端口

ANNA-B412 USB接口专用USB连接器

完整的UART到USB转换器与一个虚拟COM端口的u-connectXpress软件的扩展UART功能的控制
RGB LED和按钮
Arduino UNO R3和树莓派兼容的引脚头接口
多板电源选择
5 v USB供给
5V ~ 12V外置电源
5V到12V Arduino V(IN)输入
3V CR2032硬币电池

包内容

ANNA-B412模块的评估板
近场通信天线
USB电缆

2根2.4GHz天线，带U.FL连接器(仅EVK-ANNA-B412U)

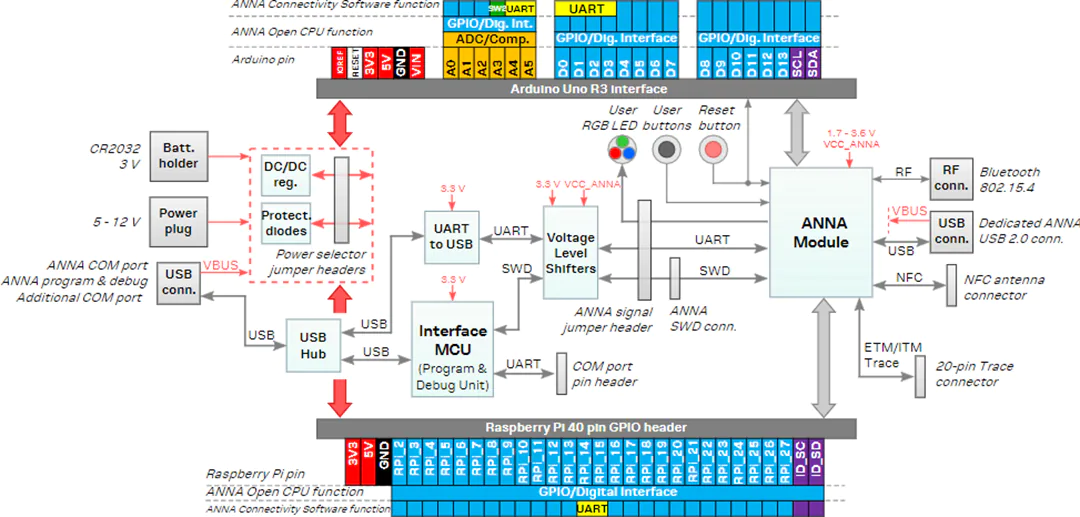

框图
