摘要： 理想的评估RZ/A3UL。组件包括模块板(SOM)和承载板。

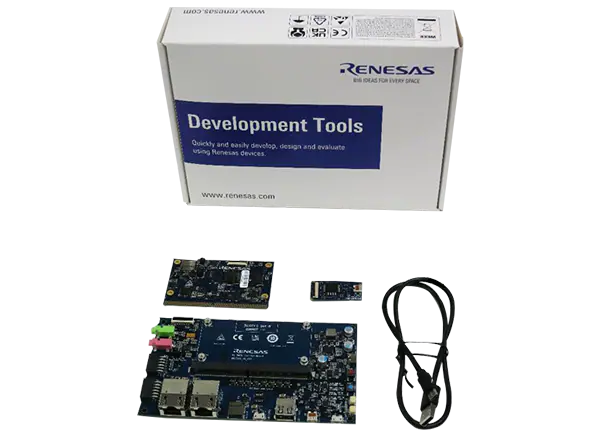

瑞萨电子RZ/A3UL评估套件是评估RZ/A3UL的理想选择。组件包括模块板(SOM)和承载板。承载板可与SMARC v2.1标准的RZ/G2UL、RZ/Five、RZ/G2L (SOM)模块配套使用。这允许在这些设备之间进行无缝和灵活的评估。
设备RZ / A3UL
Cortex-A55单
bga361引脚，13mmmsq阀体，0.5mm间距

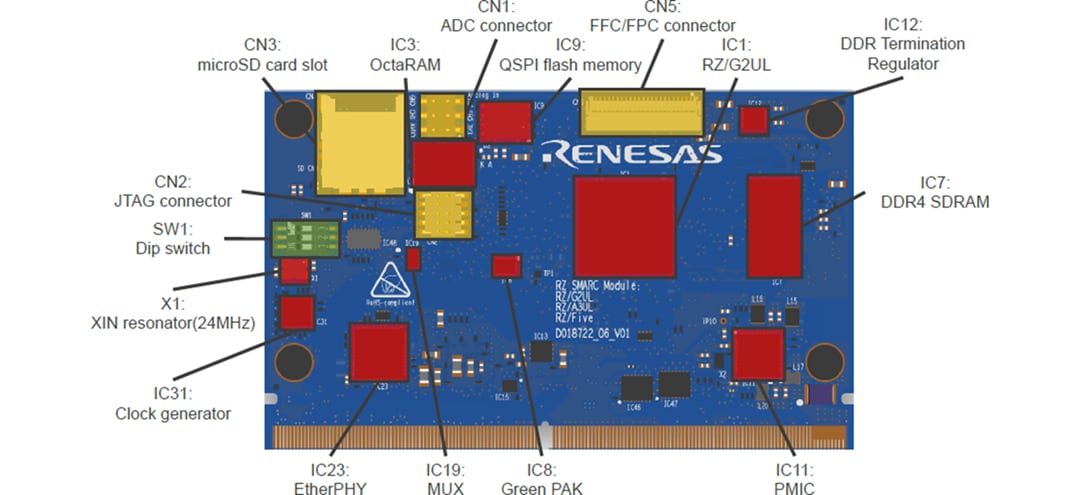

模块板功能
QSPI版本QSPI Serial Flash (Boot) + DDR4
Octa Flash (Boot) + OctaRAM + DDR4
有两种类型的评估板
DDR4 SDRAM 1GB × 1pc
QSPI闪存128Mb × 1pc "AT25QL128A" (QSPI版本)
Octa RAM 512Mb × 1pc / Octa闪存:1Gb × 1pc (Octa - spi版本)
eMMC内存64GB × 1pc
实现microSD卡槽作为eSD进行引导
实现5输出时钟振荡器“5P35023”
PMIC电源“DA9062”实现

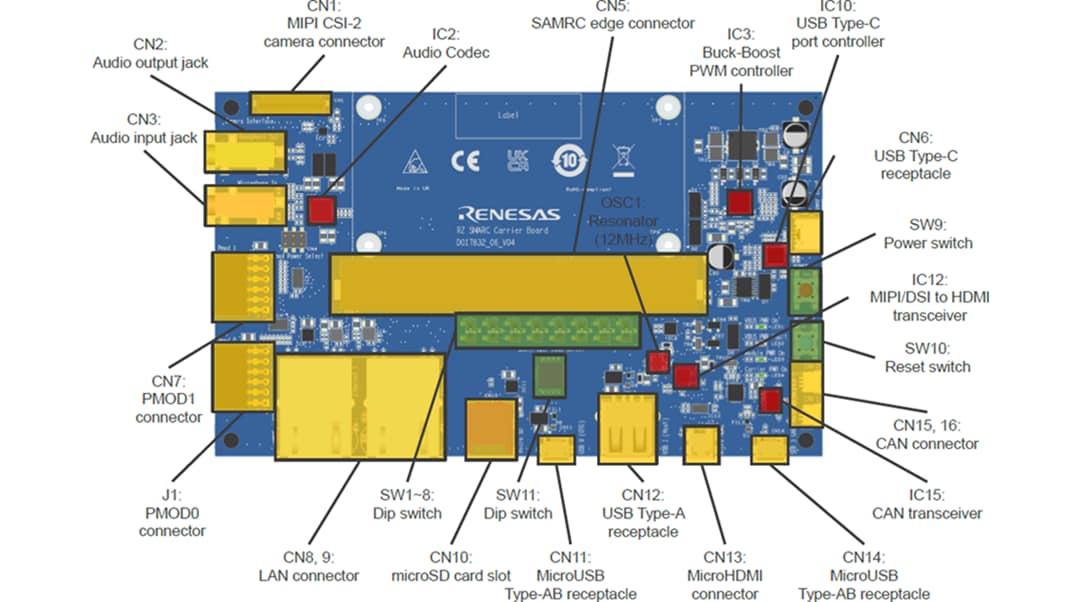

航空公司董事会功能
FFC/FPC连接器作为标准安装，用于连接到相机模块的高速串行接口
通过DSI/HDMI转换模块的Micro-HDMI连接器作为标准安装，用于连接到数字视频模块的高速串行接口
标准安装Micro-AB插座(ch0: USB2.0 OTG)和A插座(ch1: USB2.0 Host)，用于连接USB接口
RJ45连接器采用以太网作为软件开发和评估标准。
音频编解码器被安装为高级音频系统开发的标准
实现了音频插口与音频接口的连接
实现CAN连接器用于连接到CAN总线接口
实现了Micro-AB插座，用于连接到异步串口接口
microSD卡插槽和两个用于PMOD的插座被实现为RZ/G2L外围功能的接口
一个挂载的USB Type-C 插座支持USB PD标准电源。
