摘要： 为汽车外部OLED照明应用优化的单片线性电流调节器。
意法半导体L99LDLH32 32通道LED驱动器是一款单片线性电流调节器，优化用于汽车外部OLED后照明应用。L99LDLH32驱动器的输出通道的高侧配置使该设备能够使用公共阴极驱动OLED面板。L99LDLH32提供高达35V的输出驱动能力，非常适合广泛应用的OLED正向电压要求。该设备还具有32个调节电流源，能够提供从1mA到15mA的单独可编程电流，以独立驱动OLED面板的每个像素。
L99LDLH32驱动集成了一个健壮的，纯汽车CAN FD Light兼容通信接口，它允许高数据传输速率(高达1Mbit/s)，并使用CAN FD结构长帧。除了CAN FD Light兼容的物理层，该设备还集成了协议处理程序，因此不需要额外的外部设备来促进与指挥官ECU的通信。L99LDLH32可以在使用can FD Light兼容接口的总线模式下运行，或在使用内部少量时间可编程(FTP)内存寄存器的独立/故障安全模式下运行。

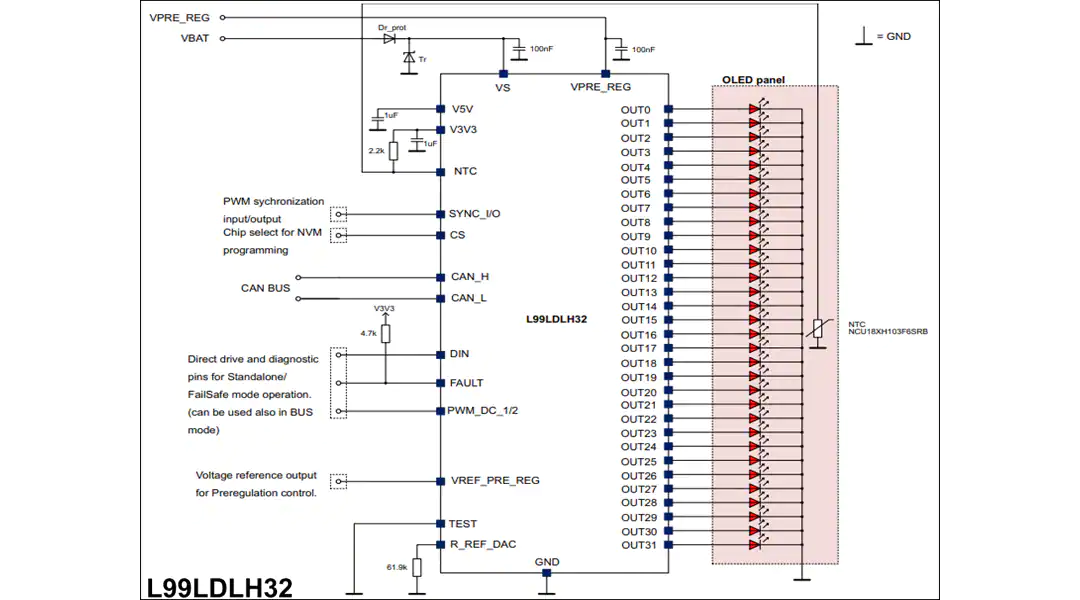

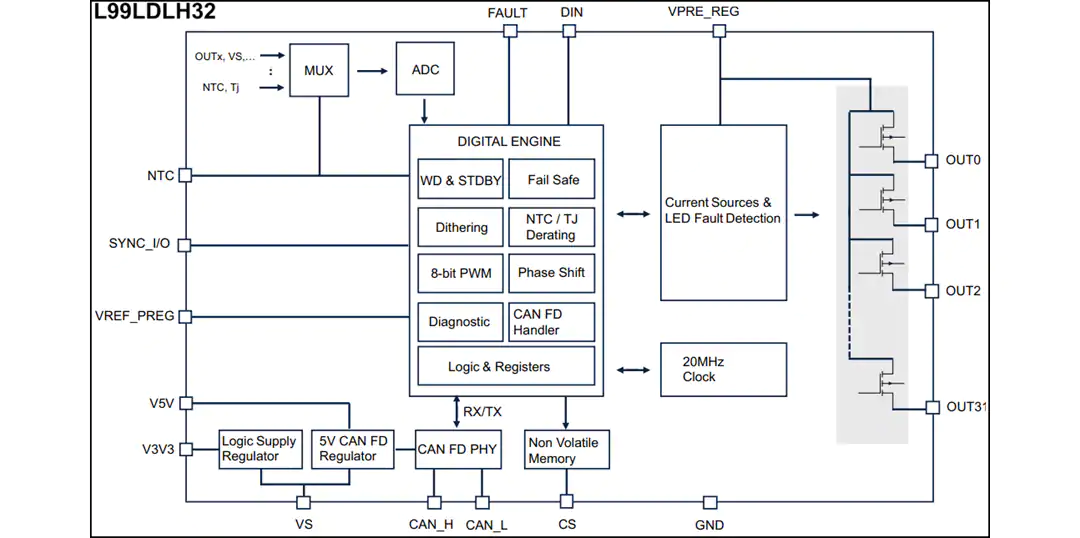

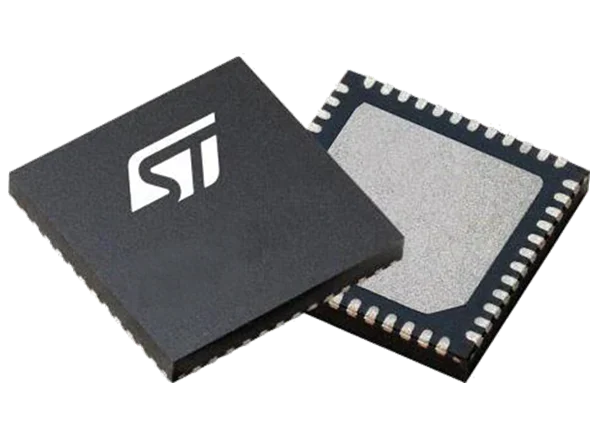

意法半导体L99LDLH32 32通道LED驱动器采用QFN48L封装，带有外露衬垫，可增强热性能。该装置符合AEC-Q100在汽车应用中的使用资格。
AEC-Q100合格
CAN FD光兼容串行接口，协议处理程序，从CAN自动化(CiA)提供的规范草案(DSP)
集成高精度振荡器，无需外部石英
超时看门狗与跛足回家
低待机电流
独立、故障安全、总线模式操作
直接驱动(1个直接输入)用于支持ASIL要求的1个功能组
通过嵌入非易失性和易失性存储器，最广泛的可配置性
工作电源电压范围5.5V至40.0V
32个恒流输出通道，高侧配置
输出电流从1mA到15mA，可并行输出
输出电压高达35V
每通道电流设置由8位DAC
反馈电压到外部预调节器，以优化调节电压，最大限度地减少整体功耗
模拟调光，8位PWM通道单独指数亮度控制，8位全局PWM调光
可编程的PWM频率
慢开/关时间，渐进输出延时，抖动时钟，以获得更好的EMC性能
集成8位ADC，充分和灵活的诊断
故障总线专用线路
温度警告(1个阈值)
过热关机
短路和开负载检测和保护
通过外部NTC测量和器件结温度自动降额LED电流(T(J))
-40°C至+150°C的工作温度范围
7.0mm x 7.0mm QFN48L封装，外露衬垫
汽车后部OLED照明
汽车环境照明
数据表
应用说明:OLED电源电压调节
应用注:多设备间PWM同步
