摘要： 基于MASTERGAN4、HVLED002和VIPER06的可调光LED驱动电路参考设计。

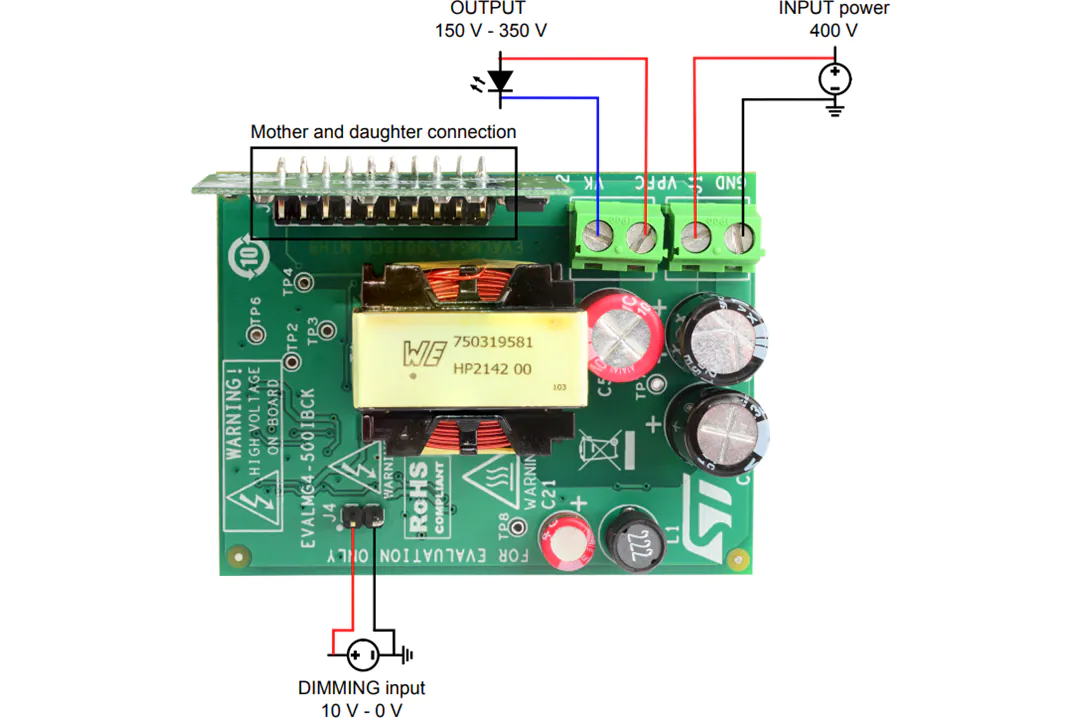

意法半导体EVLMG4-500WIBCK评估板提供了一种基于GaN(氮化镓)的同步整流反向buck拓扑的可调光LED驱动电路的参考设计。电路的开关元件和二极管被MASTERGAN4 600V半桥驱动器取代，安装在子板上以获得紧凑和可扩展的应用。HVLED002电流模式LED控制器主要管理由T1和MASTERGAN4组成的反向buck。机载VIPER06高压离线转换器为HVLED002提供电源。VIPER06将buck的输入电压转换为V(DD)引脚所需的电压，不需要外部电源。
意法半导体EVLMG4-500WIBCK评估板配置为产生1A，但可以通过改变主控板上的分流电阻组合来选择不同的输出电流。
评估板的输入电压为400V，输出电压范围为150V - 350V。
EVLMG4-500WIBCK包括模拟和PWM调光电路。这些电路将输出电流调节在0%到100%之间。还提供过电压和短路保护。
400V(DC)输入电压(V(IN))
10VDC调光电源电压(V(DIM))
150V至350V输出电压范围(V(OUT))
0.7A到1.3A输出电流(1A典型)，可选择与分流电阻(I(OUT))
输出电流精度高，输出电流变化小于5%
高效率高达99.4% @ I(OUT) = 1A和V(OUT) = 350V
不需要散热片
调暗在0%到100%之间
关键部件
MASTERGAN4 600V半桥驱动器
HVLED002高性能LED控制器
VIPER06高压转换器
48.7mm x 65.1mm x 37.0mm PCB尺寸
主板:48.7mm x 65.1mm
主板:30.0毫米x 40 .0毫米
通过无铅认证
