摘要: 设计用于光学生物传感应用,包括HRM和SpO2。

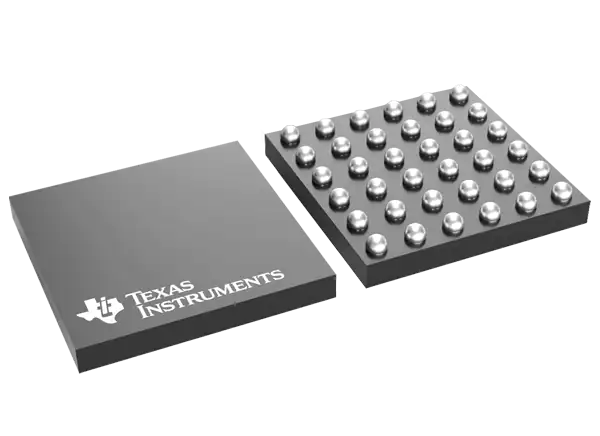

德州仪器AFE4460超小型集成AFE是专为光学生物传感应用而设计的,包括心率监测(HRM)和外周毛细血管氧饱和度(SpO2)。AFE4460模拟前端支持多达32个开关发光二极管(led)和多达4个光电二极管(pd)。
TI AFE4460超小型集成AFE具有两个LED驱动器,每个都有8位电流控制。AFE提供了高动态范围的传输和接收电路,有助于感知最小的信号水平。此外,该设备可以定义多达16个信号相位集,每个相位集包含LED和环境相位的组合。
接收器输入处的低噪声偏移dac可以自动控制,以消除来自环境灯和LED灯的直流。每相中4个pd的电流由TIAs转换为电压,经过滤波,然后使用通用ADC进行数字化。ADC代码可以存储在256个FIFO样本块中,然后可以使用SPI或I(2)C接口读取。
支持多达16个相位集的信号采集
最多支持32个led, 4个pd
每个阶段的led和pd的灵活分配
从不同的传感器以不同的数据速率同时采集信号
准确、连续的PPG监测:
低电流用于可穿戴设备上的持续心率监测,典型值:LED为15μA,接收器为15μA
峰值系统信噪比为115dB
发送器:
8位可编程LED电流范围从25mA到250mA可调
用独立的每相电流控制并行发射两个led的模式
可编程LED每相准时
同时支持32个led用于SpO2,多波长HRM和光谱学
接收方:
支持4个时间复用PD输入
4个并联接收机(4套TIA/filter)
每个TIA输入的独立环境偏移量减去DAC具有8位的每相位控制,范围可调至255 μ A
单个LED偏移减去DAC在每个TIA输入与9位每相位控制和64 μ A范围
ADC输出处的数字环境减法
具有可编程带宽的噪声滤波
3.7k欧姆到1毫欧跨阻抗增益
支持外部时钟或内部振荡器
选项获取与系统时钟同步的数据
自动取消直流从环境,LED
先进先出,256样本深度
SPI 接口/ I(2)C接口
2.6mm x 2.6mm DSBGA, 0.4mm Pitch
电源:Rx: 1.7V至1.9V (LDO旁路);1.9V至3.6V (LDO使能),Tx: 3V至5.5V, IO: 1.7RX_SUP
光学心率监测(HRM)用于可穿戴设备,可听设备
心率变异性(HRV)
脉搏血氧饱和度(SpO2)测量
光学光谱
