摘要： 高电压/频率推挽变压器在小的解决方案尺寸中提供隔离电源。
德州仪器SN6507低排放36V推挽变压器驱动器是一种高压、高频推挽变压器驱动器，在小的解决方案尺寸中提供隔离电源。SN6507实现了推拉拓扑的优点，包括简单、低电磁干扰和磁通抵消以防止变压器饱和。该装置通过占空比控制实现了进一步的空间节约，这减少了宽输入范围的组件数量，并通过选择高开关频率，减少了变压器的尺寸。

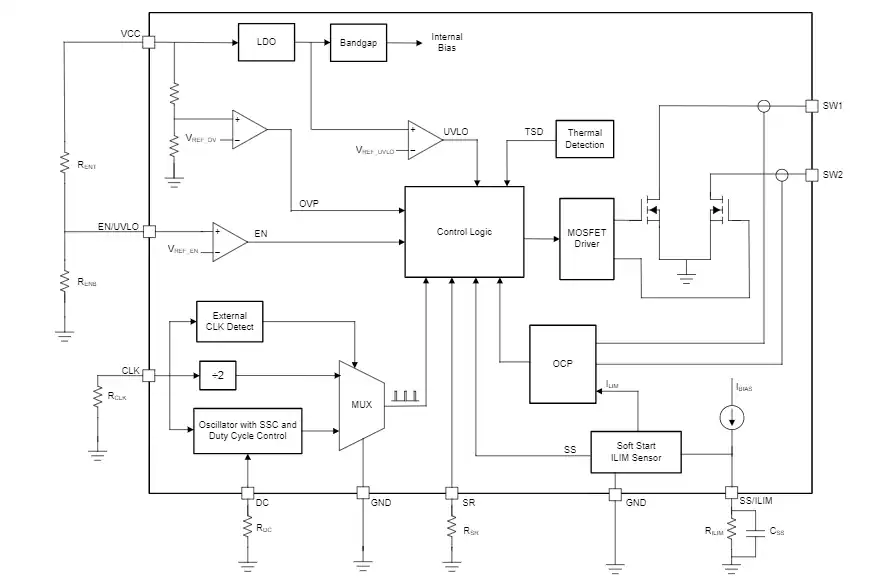

TI SN6507推挽变压器驱动集成了一个控制器和两个0.5A NMOS电源开关，开关失相。该驱动器具有可编程输入操作范围，具有精确的欠压锁定。设备上的保护功能包括过流保护(OCP)、可调欠压锁定(UVLO)、过压锁定(OVLO)、热关闭(TSD)和先断后制电路。可编程软启动(SS)还可以最大限度地减少涌流，并促进关键通电需求的电源顺序。扩频时钟(SSC)和引脚可配置的转速率控制(SRC)进一步减少了辐射和进行
超低电磁干扰要求的排放。
SN6507封装在10针hsvsop DGQ封装中，其温度范围为-55°C至125°C。
隔离变压器用推挽驱动器
3V ~ 36V输入电压范围宽
输入电压可达60V
线路调节的占空比控制
0.5A可编程限流开关
宽开关频率范围
兼容小体积变压器
可编程开关频率
外部时钟同步选项
低噪音及排放
对称的推挽拓扑
扩频时钟
Pin-configurable转换速率控制
保护功能
电压锁定下可调(UVLO)
可编程过电流保护
过电压锁定(OVLO)
热关机(TSD)
-55°C ~ 125°C宽温度范围
可编程软启动，减少涌入电流
带有热垫的10针高压索普(DGQ)封装
太阳能逆变器，保护继电器
工厂自动化
楼宇自动化
医疗器械
电机驱动:IGBT和SiC门驱动供应
隔离电源CAN, RS-485, RS-422, RS-232, SPI, I2C，低功耗局域网
