德州仪器TMAG5328低功率霍尔效应开关的介绍、特性、及应用

来源：HQBUY 发布时间：2023-02-17

摘要： 高精度，电阻可调霍尔效应开关传感器，具有低工作电压。

德州仪器TMAG5328低功率霍尔效应开关是一种高精度、低功率、电阻可调霍尔效应开关传感器，具有低工作电压。TMAG5328外部电阻设置操作防喷器值。用户可以根据一个简单的公式来计算所需的电阻值，以设置正确的防喷器值。滞回值是固定的;因此，BRP值被定义为BOP迟滞量。

TI TMAG5328低功率霍尔效应开关利用可调阈值功能，方便和快速原型，快速设计到市场，跨不同平台重用，并在意外更改的情况下容易在最后一刻修改。当施加的磁通密度超过防喷器阈值时，设备输出低电压。输出保持低，直到磁通密度降低到小于BRP，然后输出驱动一个高电压。通过集成一个内部振荡器，该设备对磁场进行采样，并以20Hz的速率更新输出，以获得最低的电流消耗。TMAG5328支持全极性磁响应。

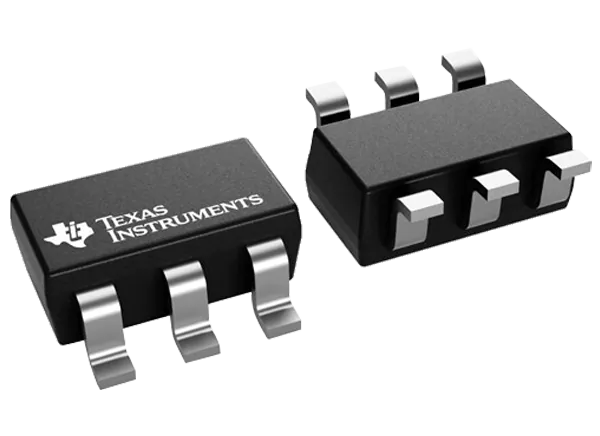

TMAG5328封装在标准SOT-23-6封装中，工作电压范围为1.65V至5.5V。

特性

供电范围为1.65V至5.5V
可调防喷器从2mT到15mT

使用2k欧姆至15k欧姆电阻或160mV至1200mV电压源

Omnipolar霍尔开关
推挽输出

低功耗

1.4 μ A, 3.3V 20Hz采样率

行业标准的包和针脚

SOT-23包
-40°C至125°C工作温度范围

应用程序

Battery-critical位置传感
电表篡改检测
手机，笔记本电脑或平板电脑外壳感应
电子锁，烟雾探测器，电器

医疗设备，物联网系统
阀门或电磁阀位置检测
非接触诊断或激活
