摘要： 一种具有集成高效功率转换器的电隔离数字隔离器。

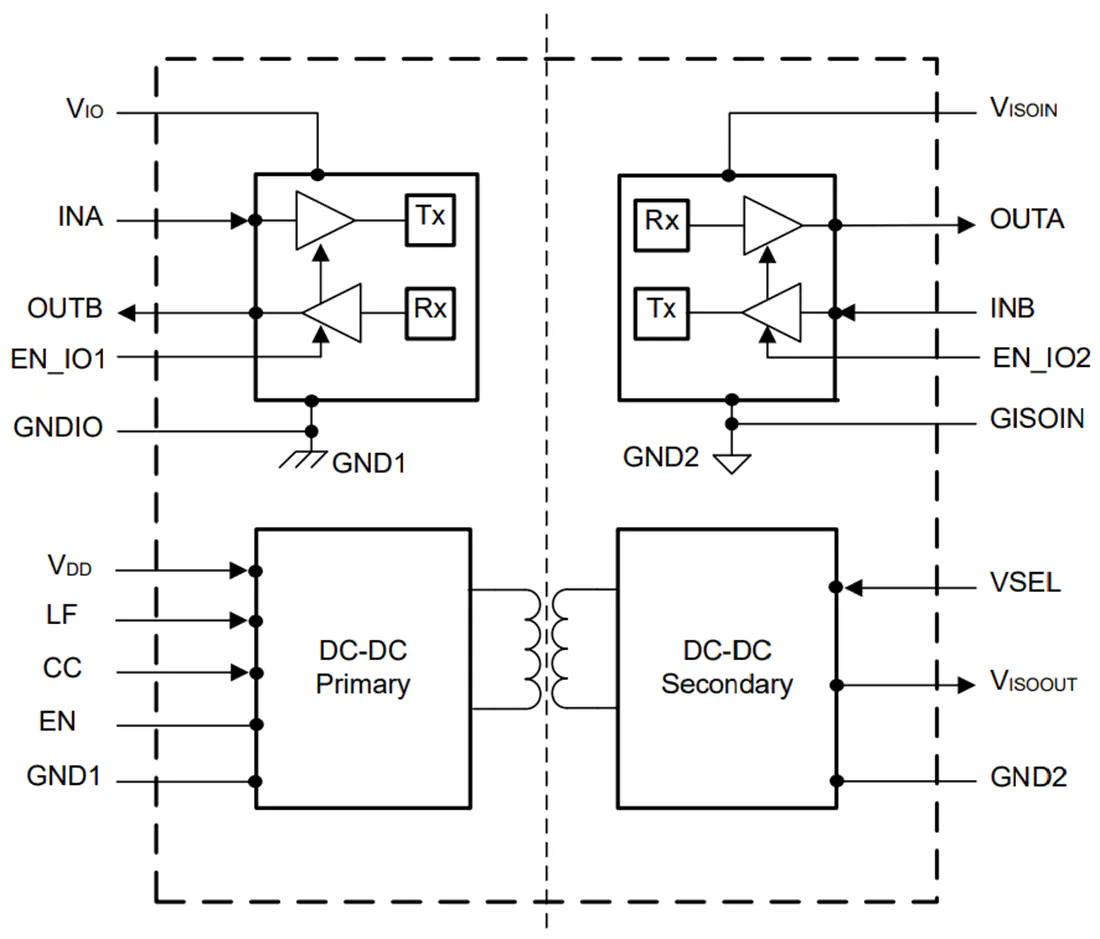

德州仪器ISOW7721双通道数字隔离器是一种具有集成高效功率转换器和低排放的电隔离数字隔离器。集成的DC-DC变换器提供高达550mW的隔离电源。该特性在空间受限的隔离设计中消除了对单独隔离电源的需求。如果需要额外的功率，德州仪器的ISOW7721支持多设备连接，在一个系统中使用两台设备将集成功率输出增加到大于1W。
100 mbps的数据速率
集成直流-直流变换器，低排放，低噪声
排放优化满足CISPR 32和EN 55032 B类，2层板裕度大于5dB
25MHz的低频电源转换器使低噪声性能
24mV低输出纹波
高效的输出功率
最大负载时46%的效率
输出功率高达0.55W
V(ISOOUT)精度±5%
在5V到5V时，最大可用负载电流为110mA
在5V到3.3V时，最大可用负载电流140mA
最大可用负载电流60mA在3.3V至3.3V
支持多isow7721链，将系统输出功率提高到大于1W和大于200mA
通道隔离器和电源转换器的独立电源
1.71V至5.5V逻辑电源(V(IO))
3V至5.5V电源转换器(V(DD))
电磁兼容性强(EMC)
系统级ESD, EFT和浪涌免疫
±8kV IEC 61000-4-2接触放电保护越过隔离屏障
强化和基本隔离选项
高CMTI (100kV/µs(典型))
安全相关认证(计划)
VDE增强和基本绝缘符合DIN VDE V 0884- 11:17 -01
UL 1577组件识别程序
IEC 62368-1、IEC 61010-1、IEC 60601-1和GB 4943.1-2011认证
-40°C至+125°C的扩展温度范围

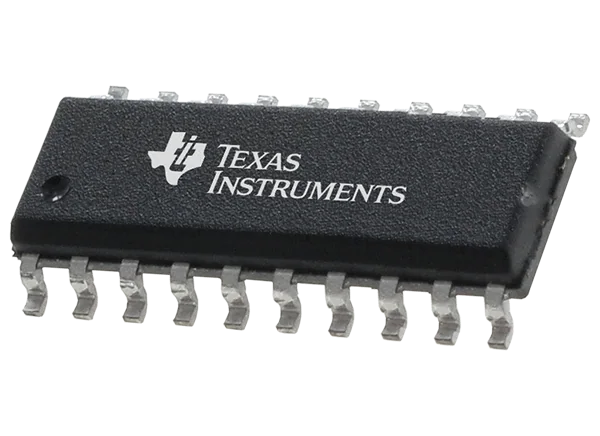

20针宽体SOIC封装
工厂自动化
电机控制
电网基础设施
医疗设备
测试和测量
