摘要： 德州仪器AMC22C11-Q1汽车隔离比较器是一种响应时间短的隔离比较器。

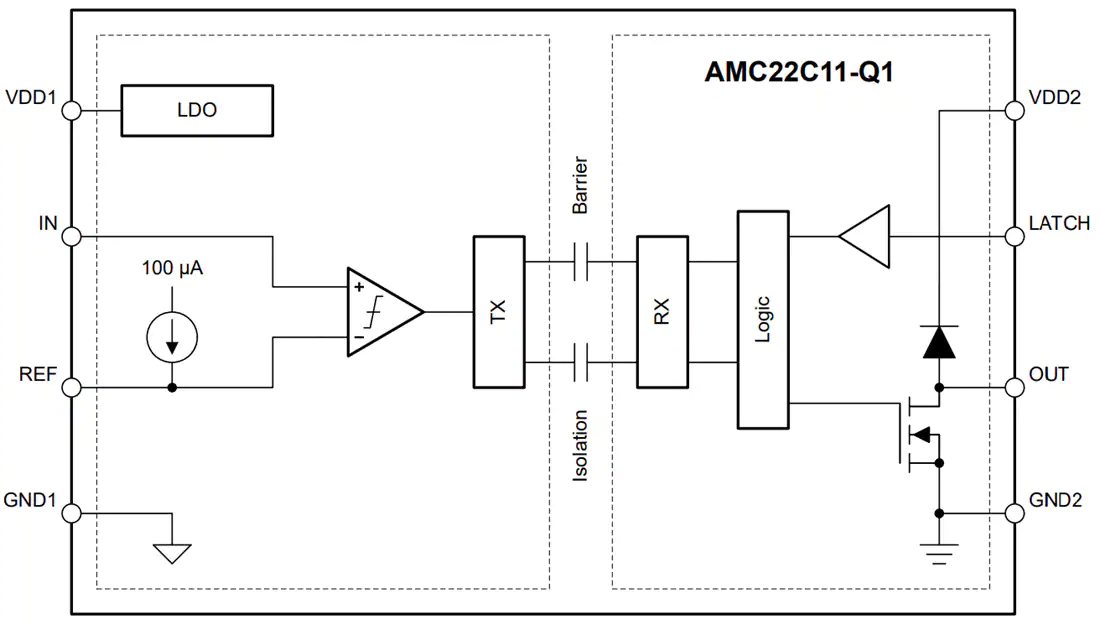

德州仪器AMC22C11-Q1汽车隔离比较器是一种响应时间短的隔离比较器。开式漏极输出由隔离屏障与输入电路隔开。这种屏障对磁干扰具有很强的抵抗力。根据DIN EN IEC 60747-17 (VDE 0884-17)和UL1577，它被认证提供高达3kV(RMS)的电隔离。支持工作电压高达560V(RMS)。在低迟滞模式下，跳闸阀值从20mV到450mV可调。它也可调从600mV到2.7V在高迟滞模式通过一个单独的外部电阻。

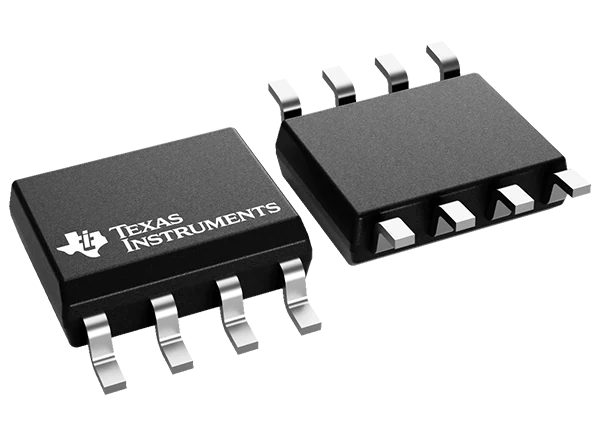

设备上的开漏输出支持透明模式(LATCH输入绑定到GND2)，其中输出遵循输入状态，或锁存模式，其中输出在锁存输入信号的下降边缘被清除。德州仪器AMC22C11-Q1采用8针SOIC封装，适用于-40°C至+125°C的全汽车温度范围。
AEC-Q100适用于汽车领域
-40°C至+125°C, T(A)温度等级1
3V至25V宽高侧供电范围
2.7V至5.5V低侧供电范围
20mV至2.7V可调阈值
100 μ A，±1%参考电流用于阈值调节
±1%(最大)在250mV跳闸阀值误差
开漏输出可选锁存模式
240ns(类型)传播延迟
高CMTI (75V/ns (min))
安全认证
4250V(PK)基本隔离符合DIN EN IEC 60747-17 (VDE 0884-17)
3000V(RMS)隔离每UL1577 1分钟
过流或过电压检测
混合动力/电动汽车充电桩
HEV/EV车载充电器(OBC)
混合动力/电动汽车DC / DC转换器
混合动力/电动汽车牵引逆变器
