田村GDM双通道门驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-02-08

摘要： 一体化门驱动，内置隔离DC/DC转换器和门驱动电路。

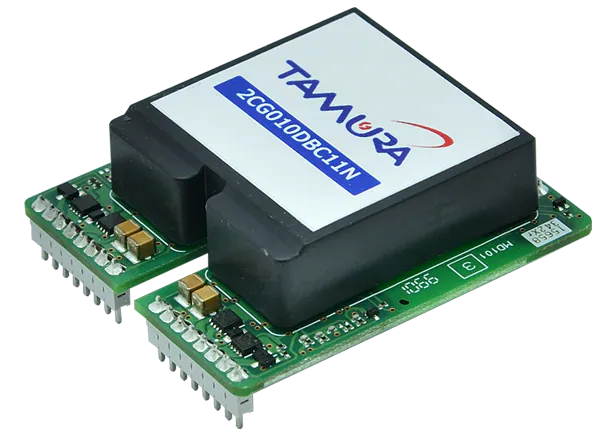

田村GDM双通道门驱动包括2CG010BBC1xN、2CG010DBC11N和2EG01XCxN11N门驱动模块。2CG010DBC11N和2EG01XCxN11N变体设计用于IGBT电源模块，而2CG010BBC1xN组件用于IGBT和SiC mosfet。这些一体化的门驱动程序具有内置的隔离DC/DC转换器和门驱动电路。应用包括工业逆变器和电源调节器。

特性

理想的驱动器

IGBT电源模块(2CG010DBC11N、2EG01XCxN11N)
IGBT和SiC mosfet (2CG010BBC1xN)

一体机内置隔离DC/DC转换器和门驱动电路
寄生电容低(约12pF)，抗共模噪声强
100ns或130ns的典型响应时间
主次信号的隔离使用快速响应隔离器
5000V(AC) I/O介电耐压
14mm间隙和16mm爬电
13V(DC)至28V(DC)转换器输入范围
信号输入电压

3.3V和5V用于2CG010BBC1xN和2CG010DBC11N
3.3V ~ 15V或2EG01XCxN11N为15V

单输出或双输出
加强隔离
最大开关频率范围100kHz至200kHz
最大输入端信号电流5mA
操作温度范围

-40°C ~ +85°C, 13.5V ~ 18V
-40°C ~ +75°C，电压范围18V ~ 26.4V

可在+255°C±3°C下流动焊接，时间不超过3秒

保护/功能

DC/DC变换器的过载和过热保护
门驱动电路具有去饱和保护、软关断功能、故障信号输出功能、欠压锁定(UVLO)和可切换的直接模式/半桥模式
DC/DC变换器的过载和过热保护
门驱动电路的去饱和保护、半桥模式、软关断功能、故障信号输出功能、有源夹紧功能、欠压锁定(UVLO)
DC/DC变换器的过载和过热保护
栅极驱动电路的去饱和保护、半桥模式、软关断功能、故障信号输出功能、米勒功能和欠压锁定(UVLO)
2 cg010bbc1xn
2 cg010dbc11n
2 eg01xcxn11n

应用程序

逆变器
权力护发素
发动机控制单元
电池充电器
机器人

工业电源
焊接机器
光伏逆变器
风力发电
