M5Stack M5Station-485/BAT ESP32 IoT开发模块的介绍、特性、及应用

来源：HQBUY 发布时间：2023-02-07

摘要： 多用途工业级可编程嵌入式控制器与Espressif ESP32 SOC。

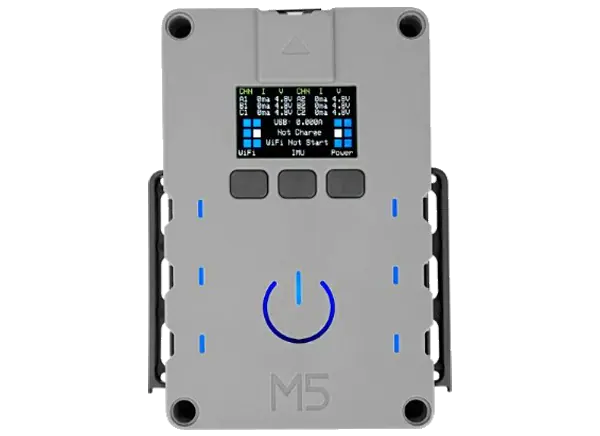

M5Stack M5Station-485/BAT ESP32物联网开发模块是一种多用途工业级可编程嵌入式控制器，带有espresso ESP32 SOC。这些M5Station-485/BAT模块具有集成的Wi-Fi 解决方案，双核低功耗Xtensa 32位LX6微处理器，以及高达240MHz的主频。M5Station-485/BAT模块还具有板载16M FLASH，集成240″x 135″x 1.14″全彩高清IPS显示屏，物理键盘和丰富的外设。

m5station - 485模块

M5Station模块具有USB Type-C, PWR485和一个外部电池(电池插座保留在主板上)选项和一个9V到24V @1A RS485电源。该模块还具有Type-C x1, Grove (I(2)C+I/O+UART) x6，全尺寸USB Type-A(输出)和PWR485接口。M5Station模块包括M5Station, Type-C USB (100cm)，和一个HEX键。典型应用包括工业控制器、多通道数据采集、物联网(IoT)产品原型和DIY/原型。

M5Station-BAT模块

M5Station-BAT模块支持USB Type-C和内部可充电18650电池(电池)电源选项。该模块具有18650 x 2(并行)电池规格和Type-C x1, Grove (I(2)C+I/O+UART) x6和全尺寸USB Type-A(输出)接口。M5Station-BAT模块包括M5Station-BAT、Type-C USB (100cm)和Allen扳手。典型应用包括STEM教育、DIY创作、智能家居设备、物联网控制器和物联网产品原型。

特性

电源:

集成RTC BM8563实现低功耗睡眠/唤醒功能
每个接口(6 Grove, 1 USB-A)由SGM2553D电子开关
INA3221用于Grove接口的电压/电流采集，INA199用于USB-A的电流采集
集成高功率密度升压DC/DC变换器SCT12A0DHKR
集成9V到24V, 5V DC/DC SY8303降压电路
AXP192电源管理芯片
输入:
输出:
低功耗:

机械设计:

导轨
磁铁
墙上挂载
螺丝
丝带

m5station - 485:

1.14“IPS的显示屏
3个物理可编程键
1开/关按钮
7个可编程RGB led
人机界面:

m5station - 485:

6向Grove扩展接口:
PWR485接口(4-wire-VH3.96):
A1/A2端口共用相同的电源和信号引脚
B1/B2/C1/C2端口包含独立的电源和信号引脚
RS485
9V ~ 24V电源输入
港口设计:
只有USB type a电源输出，没有信号引脚

M5Station-BAT:

6向Grove扩展接口:
A1/A2端口共用相同的电源和信号引脚
B1/B2/C1/C2端口包含独立的电源和信号引脚
1.14″IPS显示面板
六轴IMU MPU6886
3个物理可编程键
1开/关按钮
7个可编程RGB led
人机界面:
港口设计:
只有USB type a电源输出，没有信号引脚

规范

ESP32-D0WDQ6-V3:

240MHz双核，600 DMIPS, 520KB SRAM和Wi-Fi

工作温度范围0°C至60°C
产品尺寸92mm x 64.2mm x 35mm
2.4 g的3 d天线
CH9102F USB芯片
M5Station-BAT:

Type-C x1, Grove (I(2)C+I/0+UART) x6，全尺寸USB Type-A(输出)
18650 x2电池

m5station - 485:

电池接口:
USB线接口:
1.25 mm-4p
1.25 mm-4p
Type-C x 1, Grove(I(2)C+I/0+UART) x6，全尺寸USB Type-A(输出)，PWR485接口
PCB内部预留接口:

应用程序

DIY创建/原型
物联网产品原型
m5station - 485:

工业控制器
多通道数据采集

M5Station-BAT:

物联网控制器
干教育
DIY的作品
智能家居设备

包内容

m5station - 485模块:

1 x m5station - 485
1x Type-C USB (100cm)
1 x六角扳手

M5Station-BAT模块:

1 x M5Station-BAT
1X Type-C USB (100cm)
1 x艾伦扳手

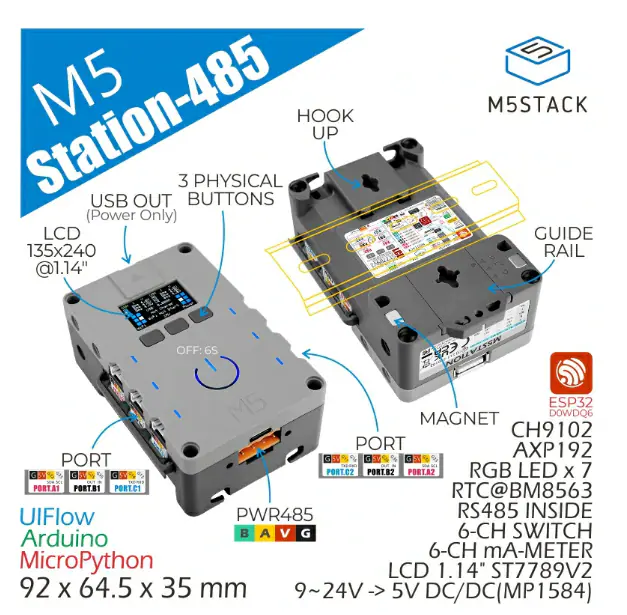

m5station - 485模块概述

M5Station-BAT概述
