摘要： 内置接口SIM卡与单一低压主机端接口。

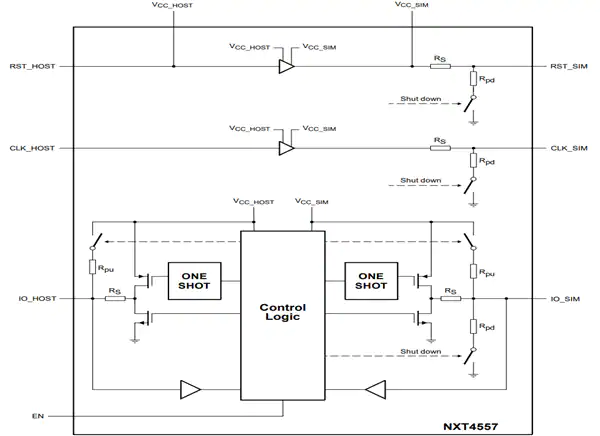

Nexperia NXT4557 SIM卡接口电平转换器用于将SIM卡与单一低压主机端接口连接。NXT4557由三级转换器组成，用于转换SIM卡和主机微控制器之间的数据、RST和CLK信号。该转换器具有高速电平翻译功能，支持b类、c类SIM卡和HIGH EN引脚，使转换器能够正常工作。设备符合所有ETSI、IMT-2000和ISO-7816 SIM/智能卡接口要求。典型的应用包括广泛的SIM卡连接设备，包括移动电话和个人电话、无线调制解调器和SIM卡终端。
支持电源电压1.62V ~ 3.3V的SIM卡和eSIM
1.08V至1.98V主机微控制器工作电压范围
自动水平转换I/O, RST和CLK之间的SIM卡和主机端接口电容隔离
根据ISO-7816-3集成SIM卡信号的关闭功能
高V(dis(UVLO_AC))开关电平，安排V(CC_SIM)下电时快速关机
集成上拉电阻;不需要外部电阻
集成EMI滤波器抑制数字I/ o的更高谐波
HIGH EN信号实现信号的转换
低电流关机模式小于1μA
支持时钟速度超过5MHz时钟
无铅，符合RoHS (Restriction of Hazardous Substances)限制有害物质(Restriction of Hazardous Substances)规定，不含卤素和锑(符合墨绿色规定)
ESD保护:
HBM ANSI/ESDA/JEDEC JS-001超过2kV
CDM ANSI/ESDA/JEDEC JS-002超过1kV
IEC61000-4-2 4级，所有SIM卡侧引脚的触点和空气放电为8kV和15kV
可在10针XQFN包

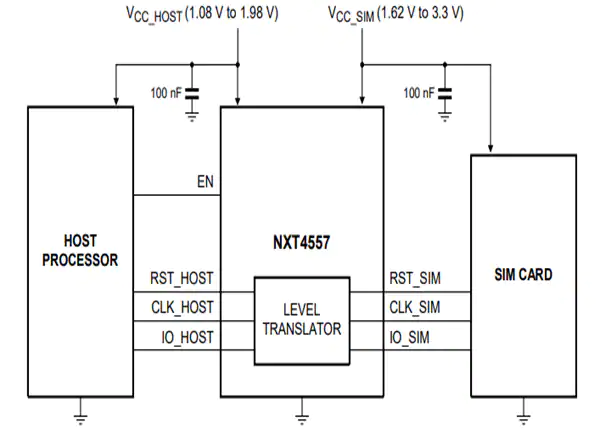

NXT4557可以与一系列SIM卡附属设备一起使用，包括:
移动电话和个人电话
无线调制解调器
SIM卡终端
