摘要： 基于CYPD3178的USB Type-C 替换桶式电源连接器的参考设计。
英飞凌eon Technologies CY4535 EZ-PD BCR(管状连接器更换)LITE评估套件是一种参考设计，用于用USB Type-C 连接器替换现有的管状电源连接器。在最终产品中实现此解决方案允许系统由任何usb -c兼容的电源适配器供电。

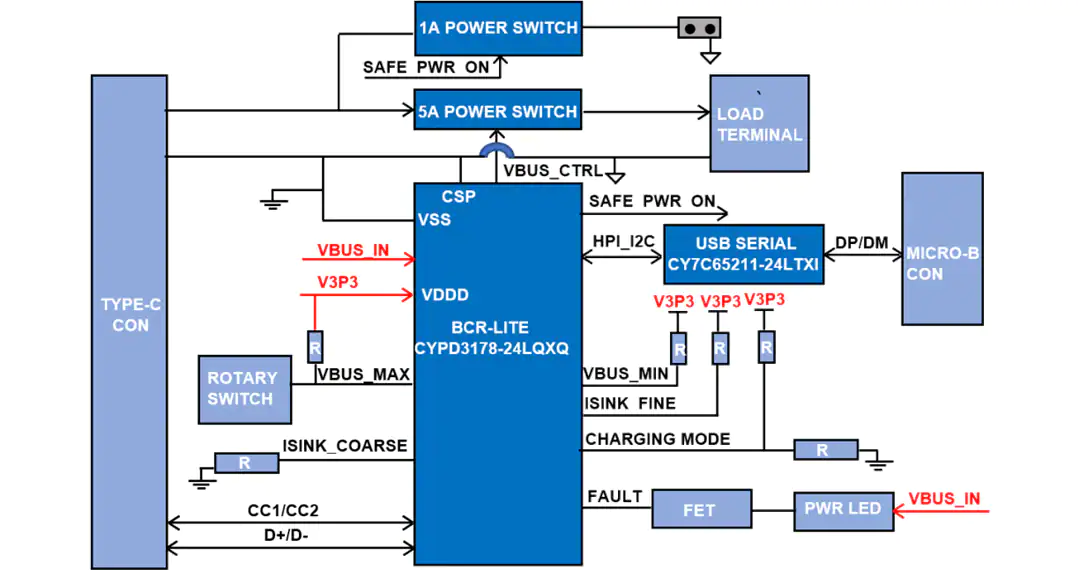

英飞eon Technologies CY4535 EZ-PD BCR LITE评估套件基于CYPD3178 EZ-PD BCR USB Type-C端口控制器。与CYPD3177或CYPD3176设备不同，CYPD3178设备不支持USB-PD (Power Delivery)协议。CYPD3178设备可用于USB-C接收器或仅能接受以下电源的设备:
只能提供5V(最高3A)的USB Type-C充电器，
USB Type-A或Type-C充电器可以工作在5V, 9V, 12V, 15V或20V，使用专有的方法在D+/D-线协商
评估套件附带预编程的固件，可以使用EZ-PD 配置实用程序进行定制。

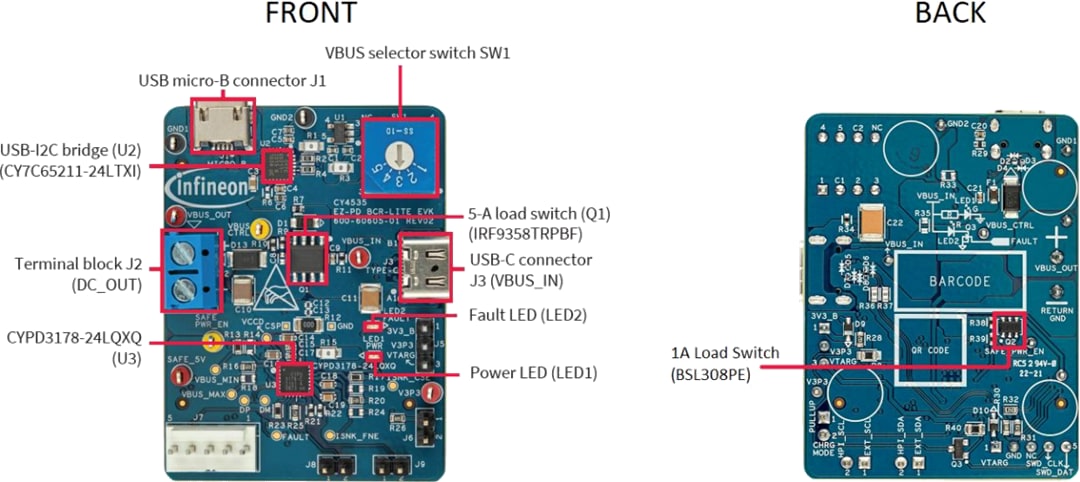

关键部件
CYPD3178 BCR USB Type-C端口控制器
EZ-USB串行桥式控制器
ESD131-B1-W0201双向静电保护装置
BAT60A硅肖特基二极管
IRF9358 HEXFET 功率MOSFET
BSL308PE OptiMOS 小信号MOSFET
固定功能USB Type-C控制器，支持Type-C rev 1.2
集成精密Rd和死电池Rd终端电阻
集成调节器从VBUS电源
支持高压P-MOSFET门驱动器，具有回转速率控制
支持片上OVP和UVP，防止系统出现故障
支持传统的充电协议(BC 1.2, QC 2.0, AFC和Apple充电)
CC、VBUS、DP和DM引脚的系统级ESD保护
±8kV触点放电和±15kV气隙放电符合IED61000-4-2 4C级
EZ-PD配置实用程序是英飞凌开发的一款基于gui的微软Windows应用程序，用于指导用户完成EZ-PD设备的配置和编程过程。
从英飞凌科技下载USB EZ-PD配置实用程序

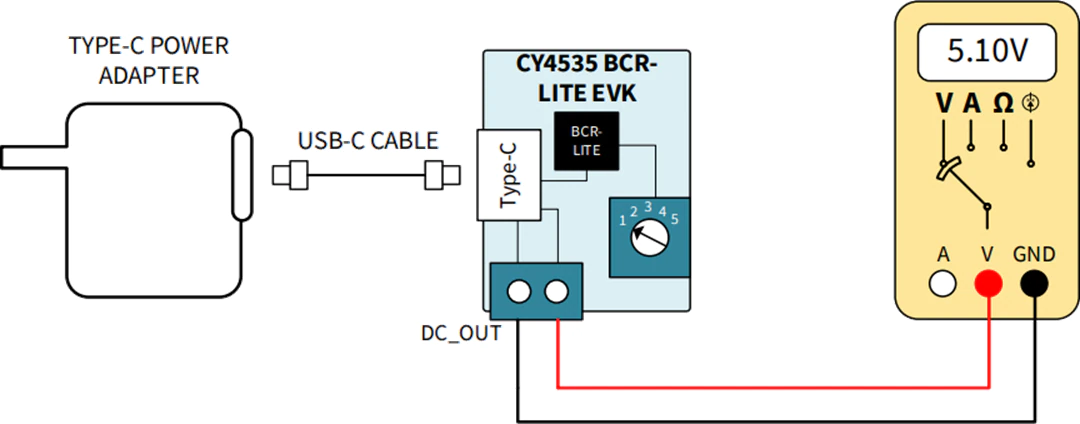

USB Type-C电源适配器
USB type A电源适配器，能够处理传统的充电协议，如QC 2.0
一种由直流管状连接器供电的电子设备
万用表
USB c型电缆
USB micro-B电缆
剥线器
3毫米一字螺丝刀
