动能科技KTZ8866高效6路LED背光驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-07

摘要： 动能技术公司KTZ8866高效6 ch LED背光驱动器为LED背光提供了理想的电源解决方案，并为中型面板提供了液晶偏压电源。

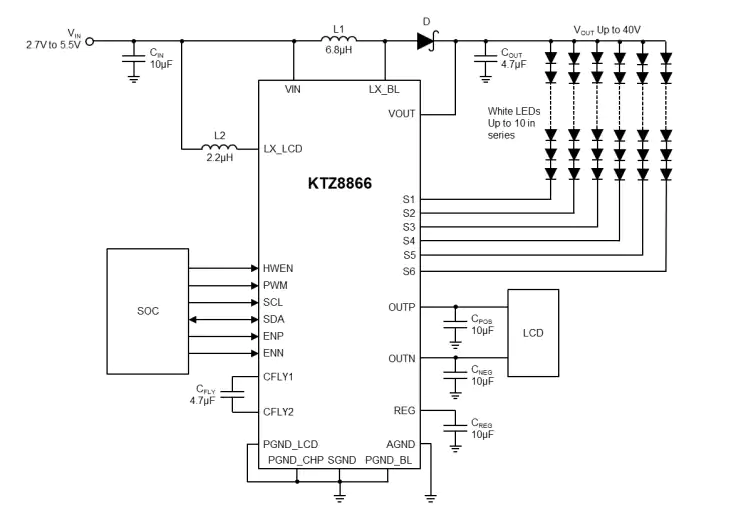

动能技术公司KTZ8866高效6 ch LED背光驱动器为LED背光提供了理想的电源解决方案，并为中型面板提供了液晶偏压电源。KTZ8866集成了一个用于LED背光的升压转换器，一个带LDO的升压转换器，以及用于LCD偏置电源的反相电荷泵。这种集成产生了一个更简单、更小的解决方案，具有更少的外部组件。

动能KTZ8866高效6 ch LED背光驱动器的特点是输入工作范围从2.7V到5.5V，适用于1芯锂离子电池或5V电源，以及高开关频率，允许使用更小的电感和电容。该设备提供6个调节电流接收器，可调节至30mA，最大升压输出电压可达40V。11位线性或指数ILED分辨率通过I2C或PWM调光获得。此外，PWM调光提供了广泛的频率和占空比，以支持内容自适应亮度控制(CABC)。LCD偏置电源部分包括一个升压转换器，LDO和一个反向电荷泵，产生双输出，OUTP和OUTN，其电压可以通过I2C接口编程。通过将同步整流mosfet集成到升压转换器和电荷泵中，KTZ8866将转换效率最大化至85%。

KTZ8866支持内置功能，包括电感限流保护，输出短路保护，输出过压保护，LED故障(开或短路)保护和热关机保护。此外，KTZ8866还配备了I(2)C接口，用于各种控制和状态监视器。

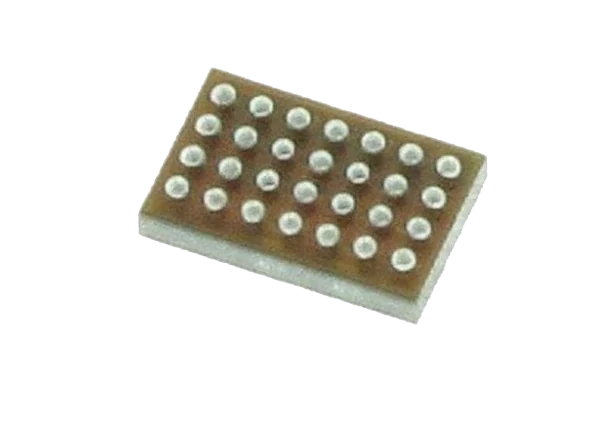

KTZ8866采用符合RoHS和Green标准的28球1.73mm x 2.92mm x 0.62mm WLCSP封装。
