Maxim Integrated MAX22420/MAX22421评估套件的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-10

摘要： Maxim Integrated MAX22420/MAX22421评估套件提供了一个经过验证的设计来评估MAX22420/1和MAX22820/1超低功耗，2通道数字隔离器。

MAX22420/MAX22421

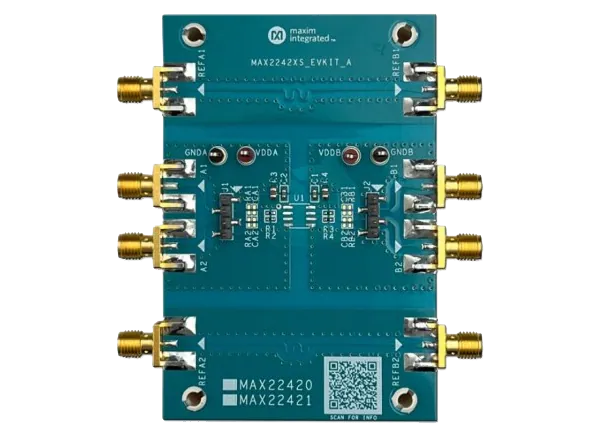

Maxim Integrated MAX22420/MAX22421评估套件提供了一个经过验证的设计来评估MAX22420/1和MAX22820/1超低功耗，2通道数字隔离器。MAX22420/1和MAX22820/1封装在8引脚NSOIC或8引脚WSOIC封装中。MAX2242XSEVKIT#是一个通用的单板，U1未填充，允许用户从MAX22420/MAX22421家族中选择设备。MAX22820/MAX22821在功能上等同于MAX22420/MAX22421，但在8针WSOIC包中。

Maxim MAX22420/MAX22421评估套件应该由两个独立的隔离电源供电，额定输出范围为1.71V至5.5V。单个电源也可以用来评估设备的电气参数，而不需要在两边进行任何隔离。

特性

超低功耗操作
数据传输速率高达10Mbps
MAX22420带有2:0通道配置
MAX22421, 1:1通道配置
SMA连接器，方便连接到外部设备

电源电压范围从1.71V到5.5V
保证高达3kV(RMS)的60秒隔离
-40°C ~ +125°C温度范围
证明PCB布局

必需的设备

MAX22421BS或MAX2242XS EV套件
如果U1未被填充在EV套件上，则使用MAX22420/MAX22421设备

两个直流电源，输出范围为1.71V ~ 5.5V
信号/函数发生器
示波器

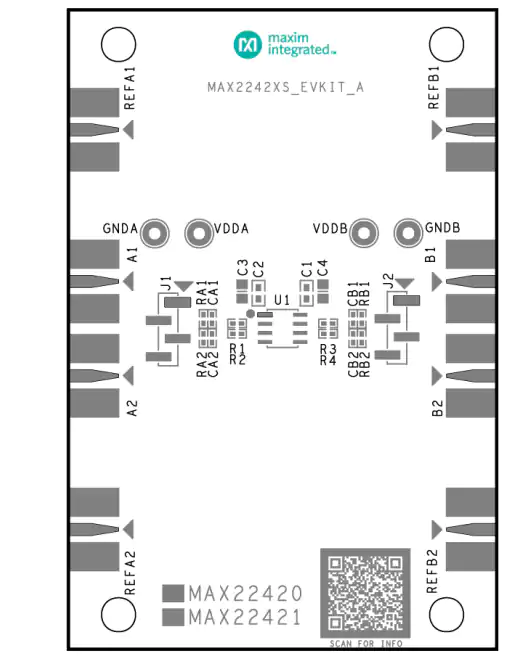

电路概述
