HMC1126-EVALZ评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-05-30

摘要： 模拟设备公司HMC1126- evalz评估板是一个四层印刷电路板(PCB)，便于评估HMC1126放大器。

模拟设备公司HMC1126- evalz评估板是一个四层印刷电路板(PCB)，便于评估HMC1126放大器。HMC1126放大器是测试仪器，微波无线电和vsat，军事和空间应用，电信基础设施和光纤的理想选择。HMC1126ACEZ提供砷化镓(GaAs)，赝态高电子迁移率转移(pHEMT)和工作频率为400MHz至52GHz的低噪声放大器。

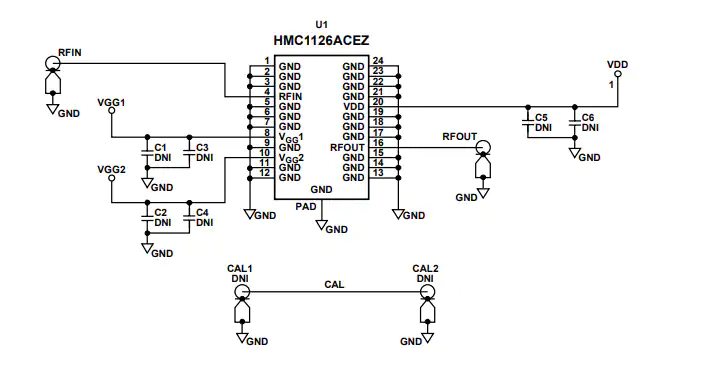

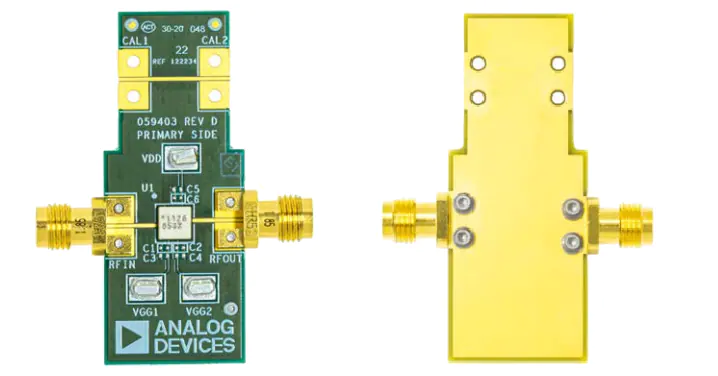

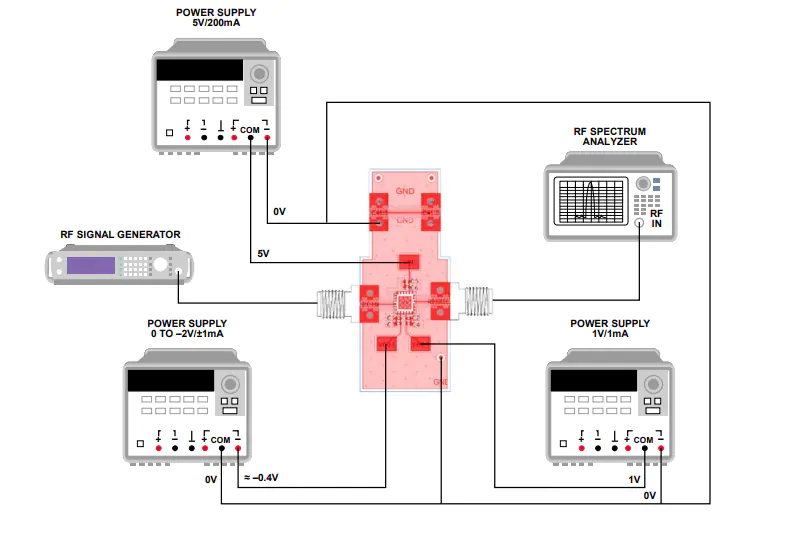

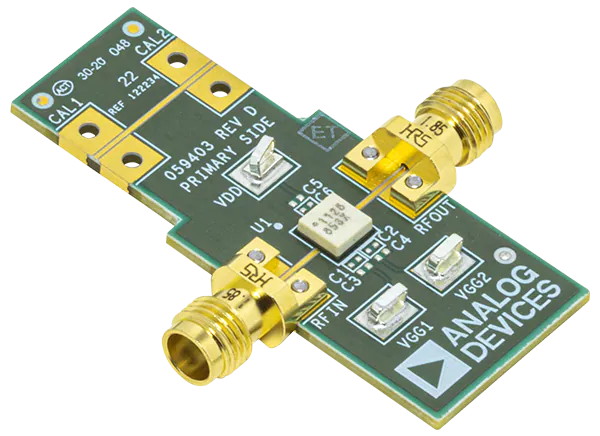

ADI HMC1126-EVALZ评估板在顶层和第一内层之间提供了12mls厚的衬底，由罗杰斯4003C制成。内部和底部的餐具柜层都是接地平面。HMC1126-EVALZ板的RFIN和RFOUT端口填充1.85mm，母轴同轴连接器，各自的射频迹线具有50欧姆特征阻抗。

HMC1126-EVALZ包含的组件适用于HMC1126ACEZ的整个-40°C到+85°C的工作温度范围。

通过校准路径CAL，在CAL1和CAL2连接器之间提供，用于校准外迹损耗。CAL1和CAL2必须填充1.85mm，母轴同轴连接器。功率和偏置电压为应用表面贴装技术(SMT)测试点VDD、VGG1和VGG2。因为在HMC1126-EVALZ上没有接地脚，连接接地线通过连接一个夹引到射频连接器的一个边缘或PCB上的一个可用的孔。

射频迹线为50欧姆，接地，共面波导。封装接地引线和裸露的接地垫直接连接到接地面上。多个通孔连接地平面，集中在地垫直接下方的区域。
