摘要： 德州仪器LM5152EVM-BST控制器评估模块(EVM)展示了LM5152-Q1宽输入电压同步升压控制器的特点和性能。

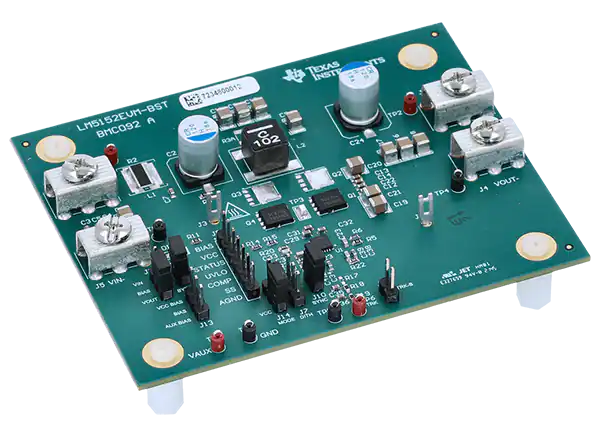

德州仪器LM5152EVM-BST控制器评估模块(EVM)展示了LM5152-Q1宽输入电压同步升压控制器的特点和性能。其特点包括低I(Q)工作，内部反馈电阻，当V(IN)大于V(OUT)调节目标时旁路模式工作，以及动态输出电压跟踪。它还包括一个状态指示灯，可编程频率，时钟抖动，和可编程UVLO。评估模块的设计目的是在汽车降至2.5V升压输入时，在440kHz保持8.5V的最小输出。德州仪器LM5152EVM-BST旨在简化配置，使用户能够为汽车应用程序评估设备。
输入电压范围2.5V ~ 42V
输出电压8.5V, 34W
440千赫频率切换

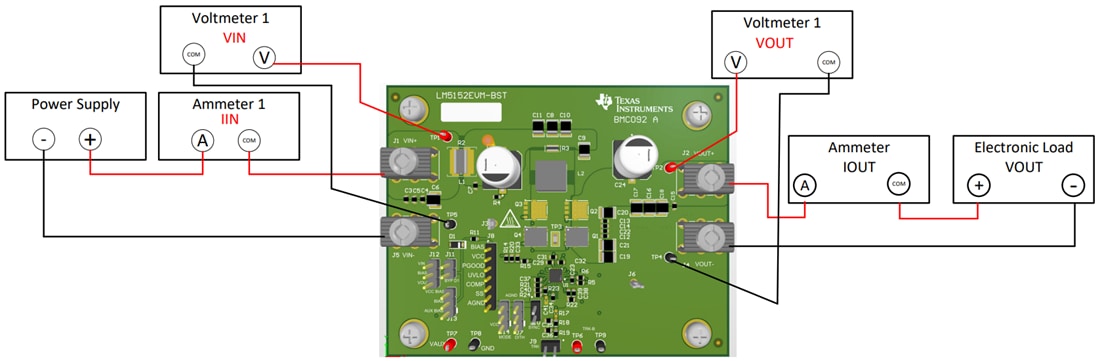

电力供应
输入电压源(V(IN))必须是一个最小效率为V级的可变电源
电源必须是2.5V到36V，并能提供超过20A的电流
TI建议使用符合适用地区安全标准(UL、CSA、VDE或PSE)的外部电源
电子负载
负载连接到评估模块的输出
电子负载必须能够处理高达36V，并在8.5V时耗散100W
万用表
电压表1 (V(IN))能够测量输入电压范围至36V
电压表2 (V(OUT))能够测量36V的输出电压
电流表1 (I(IN))能够进行20A直流测量
电流表2 (I(OUT))能够进行至少6A的直流测量
并联电阻也可用来测量输入电流
直流测量
