MAXIM INTEGRATED MAX17552X

Maxim Integrated MAX17552x评估套件的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-21

摘要： MAX17552x降压转换器演示平台。

MAX17552x

Maxim Integrated MAX17552x评估套件为MAX17552x降压转换器提供了一个演示平台。MAX17552x是高效率，高电压，喜马拉雅同步降压DC-DC转换器，集成mosfet。这些设备工作在4V到60V的输入电压范围内。MAX17552x转换器在输出电压0.8V到0.9V x V(IN)时，输出电流可达100mA。这些器件的输出电压在-40°C到+125°C的温度范围内精确到±1.75%。

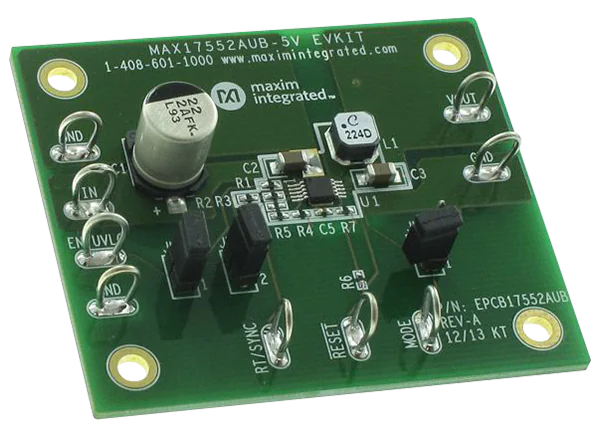

Maxim Integrated MAX17552x评估套件每个包括一个预装的MAX17552或MAX17552A降压转换器，在TDFN或µMAX包。评估套件可在6V到60V的宽输入电压范围内工作，在5V输出时可提供高达100mA的负载电流。在空载条件下(EN/UVLO连接到V(IN))，评估套件只产生26 μ A的供电电流。

MAX17552x评估套件的编程开关频率为220kHz，使用所提供的组件可提供93%的峰值效率。

特性

预先安装的目标设备

MAX17552AUBEVKIT: MAX17552在一个µMAX-10包
MAX17552ATBEVKIT: TDFN-10包中的MAX17552
MAX17552AEVKIT: TDFN-10包中的MAX17552A

输入电压范围为6V ~ 60V
5V输出，100mA连续电流
93%的最高效率
空载供电电流

EN/UVLO用于开/关控制和可编程输入欠压锁定
可编程开关频率
内部或可编程软启动
PFM或强制pwm模式的操作
复位输出校验
高峰限流保护
热关机
证明PCB布局

必需的设备

60V可调，0.5A直流电源
电子负载高达100mA
电压表

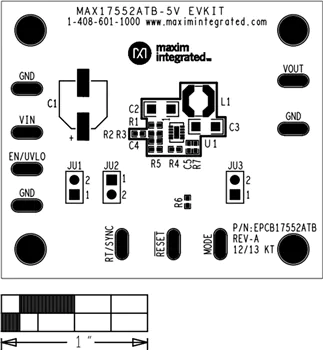

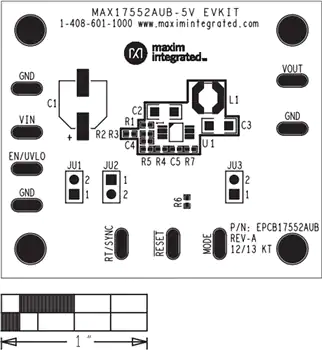

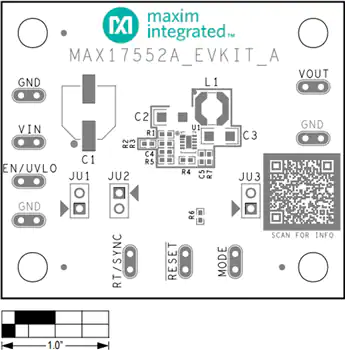

板布局
