Maxim Integrated MAXREFDES278 IO-Link 8通道电磁执行器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-21

摘要： 基于MAX22514 IO-Link收发器和MAX22200电磁驱动器的参考设计。

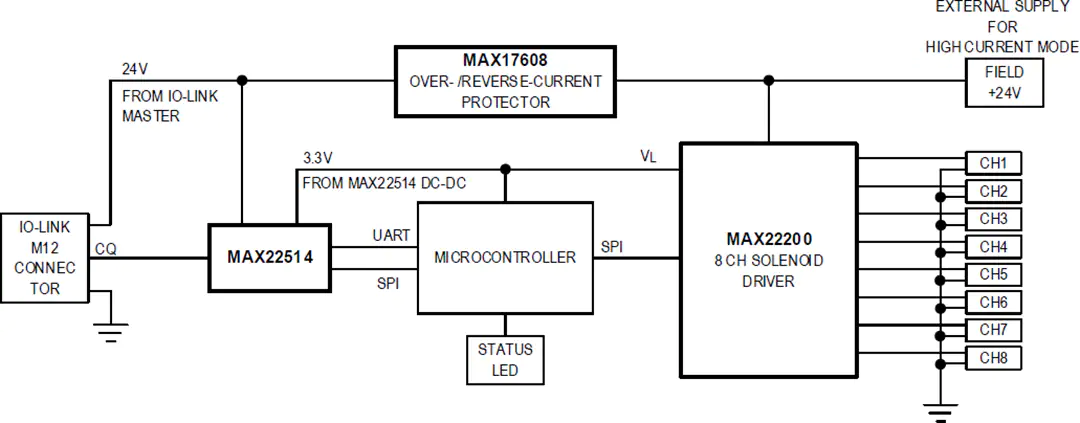

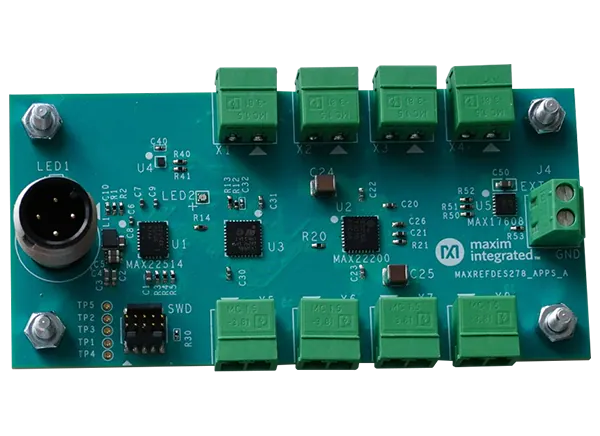

MAXREFDES278 IO-Link 8通道电磁致动器是基于MAX22514 IO-Link收发器的参考设计。MAXREFDES278演示了一个8通道电磁驱动器，使用MAX22200 1A八进制集成串行控制电磁驱动器和集成fet。这个参考设计有两个电源选项。它可以通过IO-Link主控制器直接供电，提供高达800mA的总负载，或者对于更高的电流，可以使用外部电源提供外部电源。为了确保没有电流回流到IO-Link主控制器，IO-Link部分始终通电，本设计使用了MAX17608限流器，具有过压(OV)、欠压(UV)和反向保护功能。

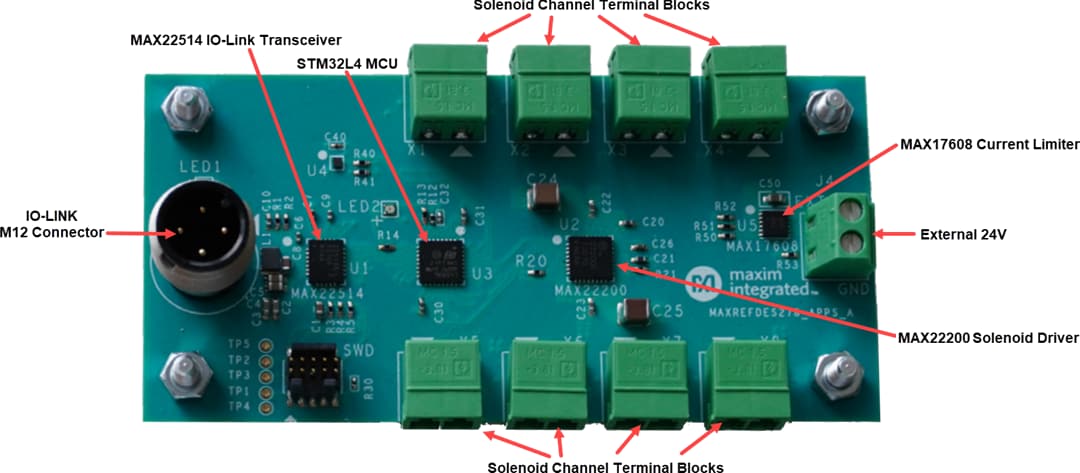

Maxim集成MAXREFDES278 IO-Link 8通道电磁执行器采用工业标准M12连接器，具有工业85mm x 42mm的外形因子。这些连接器允许使用4线IO-Link电缆。每个电磁通道都有一个2路端子座。

MAXREFDES278参考设计包括一个STMicroelectronics STM32L4 32位低功耗微控制器，用于连接MAX22200八进制电磁驱动器和MAX22514 IO-Link收发器。MAX22514具有集成喘振保护功能，可在较小的印刷电路板(PCB)区域内实现鲁棒通信，无需外部保护组件，如瞬态电压抑制器(TVS)二极管。MAX22514可采用25凸点晶圆级封装(WLP)和24针TQFN封装，使MAXREFDES278#具有较小的占用空间。

MAXREFDES278采用MAX22514集成的有源反极性保护。MAX22514具有一个集成的DC-DC转换器和两个集成的低损耗(LDO)调节器。DC-DC变换器为微控制器提供3.3V电源和MAX22200逻辑电源，减少了功耗和外部组件的数量，节省了空间和成本。MAX22514还具有一个低通阻C/Q驱动器，以最小化功耗，使该参考设计在非常低的热耗散下消耗最小的功率。

MAXREFDES278参考设计利用技术管理集团技术与工程(TMG TE) IO-Link设备栈与任何兼容IO-Link版本1.1的主机通信。参考设计可以通过板载M12连接器连接到兼容的IO-Link主机。将MAXREFDES278连接到USB IO-Link主机，如MAXREFDES165或MAXREFDES145，可以方便地进行评估。
