NXP SEMICONDUCTORS PCA9600/PCA9601

NXP Semiconductors PCA9600 & PCA9601双双向总线缓冲器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-23

摘要： 隔离远距离点对点或多点架构的i2c总线电容。

PCA9600/PCA9601

NXP Semiconductors PCA9600和PCA9601双双向总线缓冲器设计用于隔离I(2) c总线电容，允许长总线在高达4000pF的点对点或多点应用中驱动。PCA9600和PCA9601在正常I(2) c总线和一系列其他高电容或不同电压总线配置之间创建了一个非锁存的双向逻辑接口。这些设备的运行速度可达1MHz，高驱动端与快模式加(Fm+)规格兼容。PCA9601具有15mA SX/SY汇聚能力，在470pF负载下产生5V Fm+总线上升时间。

PCA9600和PCA9601总线缓冲器在SX/SY接口上具有温度稳定的逻辑电压水平，使这些设备适合与具有非i (2) c总线兼容逻辑水平的总线(如SMBus, PMBus)或使用相同TTL逻辑水平的微处理器进行接口。

NXP Semiconductors PCA9600和PCA9601双双向总线缓冲器提供SO8和TSSOP8 (MSOP8)封装，工作温度范围为-40℃至+85℃。

特性

I(2) c总线信号的双向数据传输
15mA SX/SY汇聚能力产生5.0V Fm+总线上升时间，负载为470pF(仅PCA9601)
隔离电容允许SX/SY端大于400pF, TX/TY端大于4000pF
1MHz操作可达20米的电线
将I(2) c总线信号分成正向/反向的TX/RX, TY/RY信号对，用于与光电隔离器的接口，以及需要单向输入和输出信号路径的类似设备

电源电压范围2.5V至15.0V, SX/SY侧I(2) c总线逻辑电平与电源电压无关
低电源电流
静电防护超过3500V HBM (JESD22-A114)和1400V CDM (JESD22-C101)
闭锁测试是按照JEDEC标准JESD78进行的，超过100mA
-40°C至+85°C的工作温度范围
SO8和TSSOP8 (MSOP8)包选项

应用程序

不同逻辑电平(例如5V和3V或15V)的I(2) c总线之间的接口
I(2) c总线与SMBus (350μA)标准或Fm+标准之间的接口
远距离点对点或多点体系结构

I(2) c总线SDA或SCL信号到多滴差分总线硬件的简单转换
带有光耦合器的接口，提供高达1MHz的I(2) c总线节点之间的光隔离

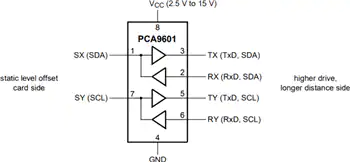

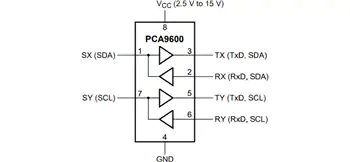

框图

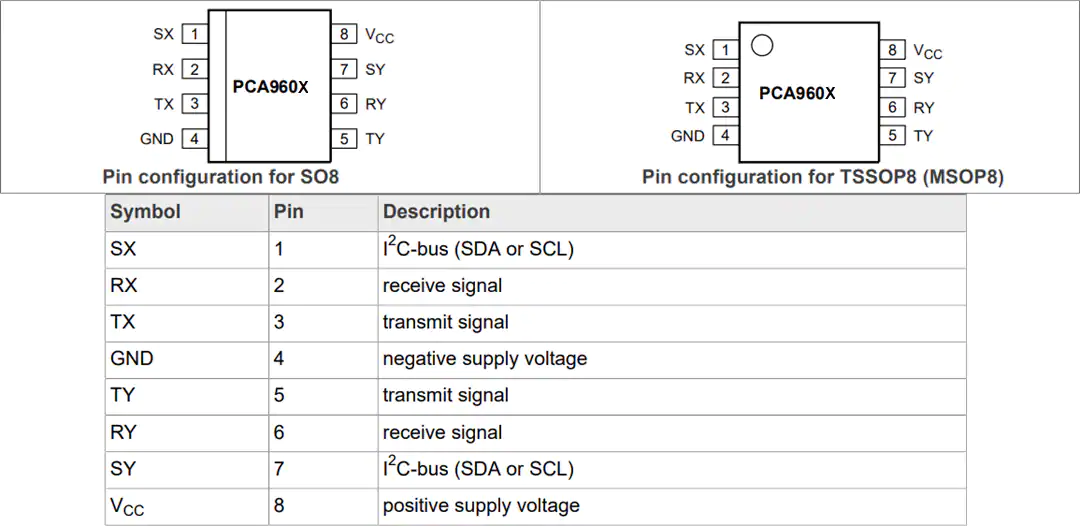

销名称
