德州仪器TDP0604 ddp ++ HDMI 2.0重驱动的介绍、特性、及应用

来源：HQBUY 发布时间：2023-05-31

摘要： 德州仪器TDP0604 ddp ++ HDMI 2.0 Redriver支持高达6Gbps的数据速率。

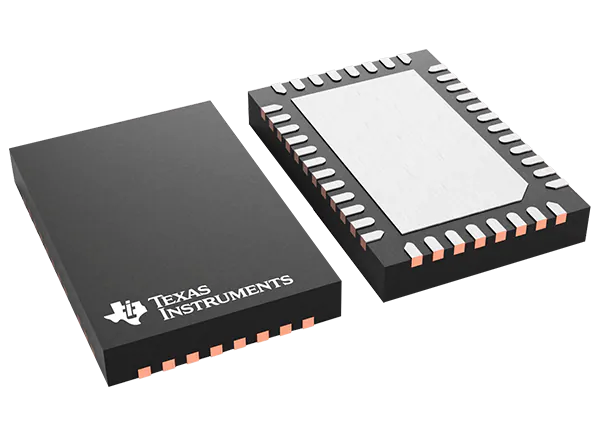

德州仪器TDP0604 ddp ++ HDMI 2.0 Redriver支持高达6Gbps的数据速率。它向后兼容HDMI 1.4b。高速差分输入和输出可以是交流耦合或直流耦合，这使得TDP0604可以用作HDMI电平转换器或HDMI重驱动程序的ddp ++(双模显示端口)。

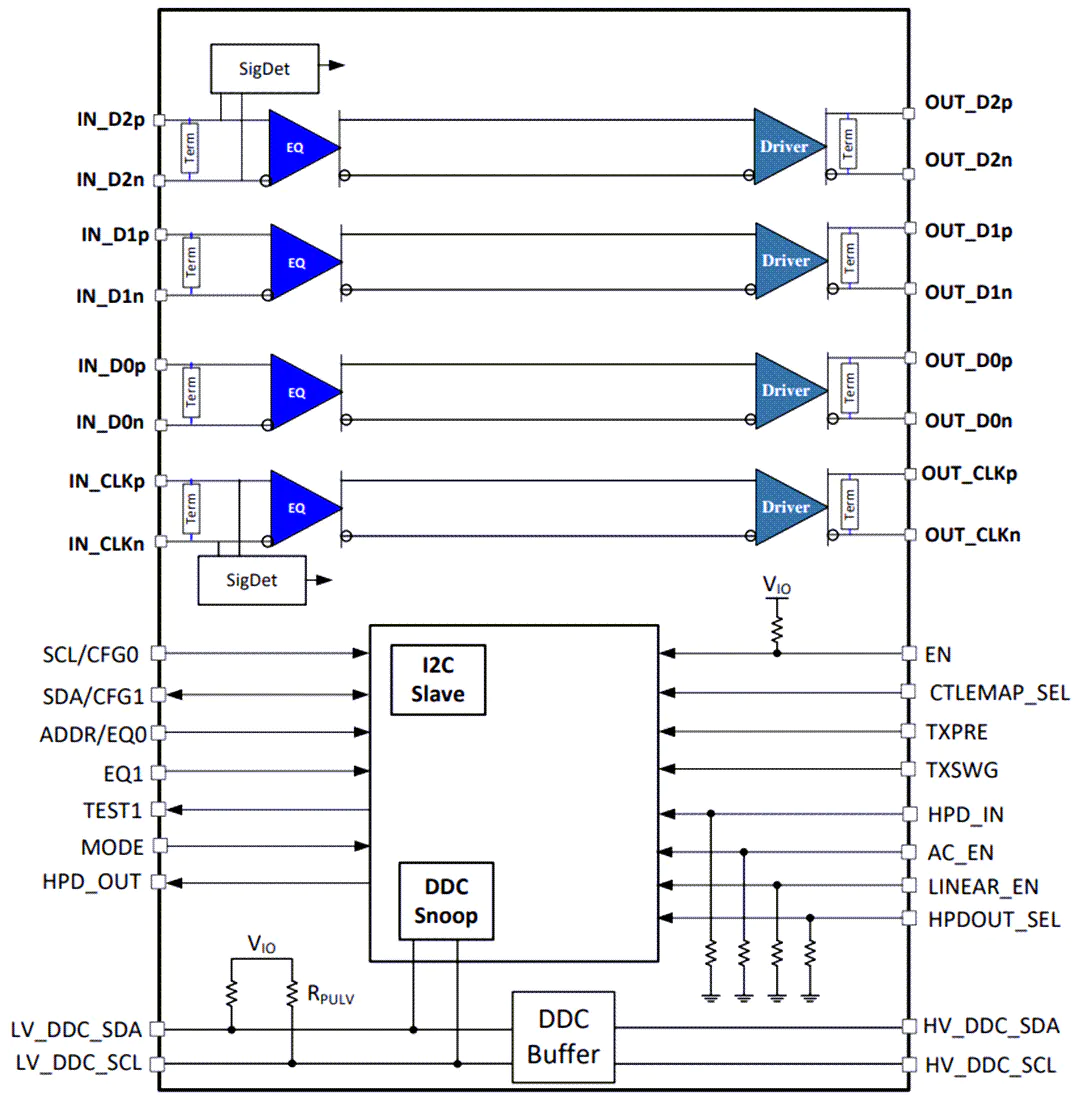

TDP0604是一个混合重驱动程序，支持源和接收器应用程序。混合重驱动可以在线性或有限重驱动功能中运行。当配置为受限重驱动时，TDP0604差分输出电压水平独立于图形处理单元(GPU)输出水平，确保插座上的HDMI兼容水平。对于HDMI源应用程序，建议使用有限重驱动模式。当配置为线性重驱动时，TDP0604差分输出电平是GPU输出电平的线性函数，使TDP0604能够透明地链接训练并作为通道缩短器操作。对于HDMI接收器应用，推荐使用线性重驱动模式。

TDP0604有一个集成的火奴鲁鲁pd电平转换器。HPD电平转换器将把5V HPD信号转换为1.8V或3.3V。电平移位器输出也可以配置为推，拉，或开式排水。TDP0604还集成了一个数字显示控制(DDC)缓冲区。DDC缓冲器提供电容隔离和电平转换5V DDC电平低至1.2V电平。电平移位器的集成消除了离散解，从而节省了系统成本。

德州仪器TDP0604支持3.3V on V(CC)的单电源轨，提供商业温度(TDP0604)和工业温度(TDP0604I)。
