QORVO QPA1009

Qorvo QPA1009 17W宽带GaN SiC功率放大器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-23

摘要： 在SiC功率放大器上工作在10.7GHz到12.7GHz的17W GaN，非常适合于卫星和雷达。

Qorvo QPA1009 17W宽带GaN on SiC功率放大器工作在10.7GHz至12.7GHz范围内，提供42dBm的饱和输出功率和16dB的大信号增益，同时实现33%的功率增加效率。QPA1009射频端口有直流阻塞电容，并与50欧姆匹配。该设备的射频输入端口是直流耦合到地面，以获得最佳的ESD性能。QPA1009是在SiC(碳化硅)工艺上0.15 μ m QGaN15 GaN(氮化镓)上制备的，并经过100%直流和射频测试，以确保符合电气规格。

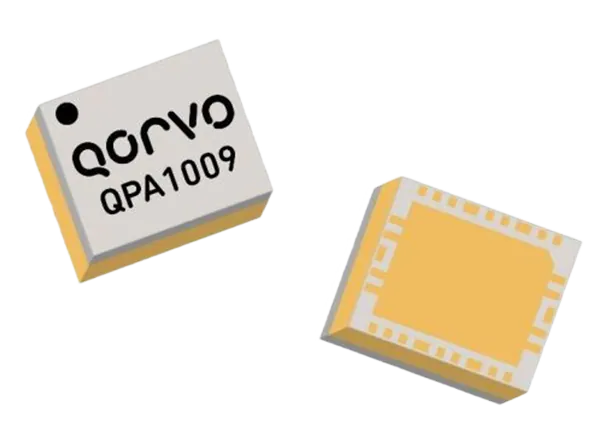

Qorvo QPA1009 17W宽带GaN on SiC功率放大器可在6.0mm x 5.0mm层压板封装。QPA1009可以支持广泛的工作条件，包括连续波(CW)，使该设备非常适合商业和军事应用。

特性

频率范围10.7GHz ~ 12.7GHz
43dBm饱和输出功率(P(SAT))
33%功率增加效率(PAE)
16分贝功率增益
21dB小信号增益

20V漏电压(V(D))
300mA漏极电流(I(DQ))
-40°C至+85°C的工作温度范围
6.00mm x 5.00mm x 1.76mm层压板包装
无卤、无铅、符合RoHS标准

应用程序

卫星通信
雷达
点对点通信

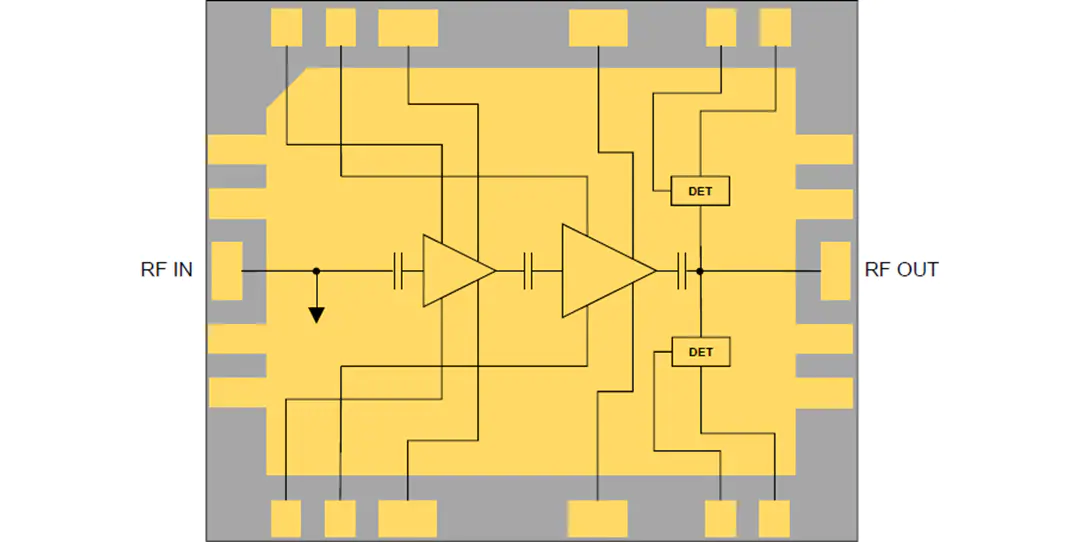

框图

尺寸
