Maxim Integrated MAX25501 4x24汽车LED矩阵驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-21

摘要： 用于局部调光汽车显示器。

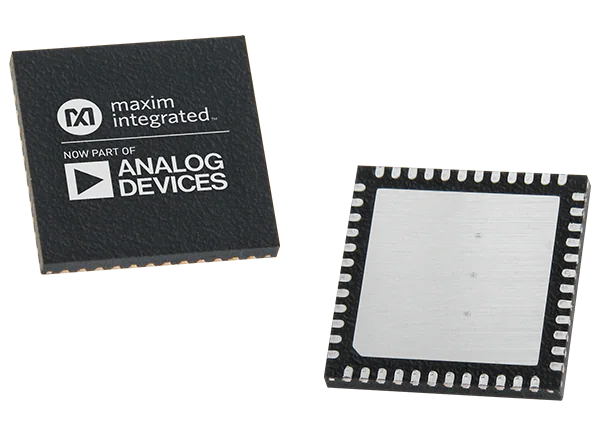

Maxim Integrated MAX25501 4x24汽车LED矩阵驱动器用于局部调光汽车显示器。集成的电流输出可以吸收高达72mA的LED电流。源驱动引脚以多路复用的方式向矩阵的列提供电流。设备电源来自外部3.3V或5V电源，而LED电流汇聚输出可工作在高达14V的电压下。采用反馈输出引脚(FB)控制外部DC-DC变换器，优化电压净空，降低系统整体功耗。

特性

灵活配置使用SPI接口与CRC
可编程复用比例介于4:1和1:1之间
集成列司机
可编程抖动增强分辨率
可选个人可编程延迟
每个输出可选伪随机精细延迟
24-row司机
输出电流峰值可达72mA
每个LED区域的单独电流控制
非常窄的最小电流脉冲为最大电流
调光比
消除重影的特性
广泛的诊断支持ASIL B
短或打开的led
可编程重要的欠压/过电压

检测与国旗
相邻SNK_到SNK_短路检测
SNK_或SRC_短路到GND
我已经超出射程了
内部时钟超出范围检测
隙参考超出范围
SPI交易的CRC
内部内存内容的CRC校验
对所有电源进行欠压/过压检测
热警告/关闭
FB输出控制外部DC-DC变换器
高速菊花链/星形SPI接口
垂直同步同步输入(可编程主动高/低)
48引脚TQFN和TSSOP包
AEC-Q100一级资质
