德州仪器TPS38/TPS38- q1 65V输入电压检测器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-19

摘要： 德州仪器TPS38/TPS38- q1 65V输入电压检测器具有1 μ A IDD, 1%的精度，快速10 μ s检测时间。

德州仪器TPS38/TPS38- q1 65V输入电压检测器具有1 μ A IDD, 1%的精度，快速10 μ s检测时间。这些设备可以直接连接到12V/24V汽车电池系统，以连续监测过(OV)或低(UV)电压条件。通过其内部电阻分压器，它提供了一个小的总溶液尺寸。广泛的滞后电压选项可忽略冷曲柄，启动停止，和各种汽车电池电压瞬变。在监测供电电压轨时，SENSE引脚上的内置迟滞防止错误复位信号。

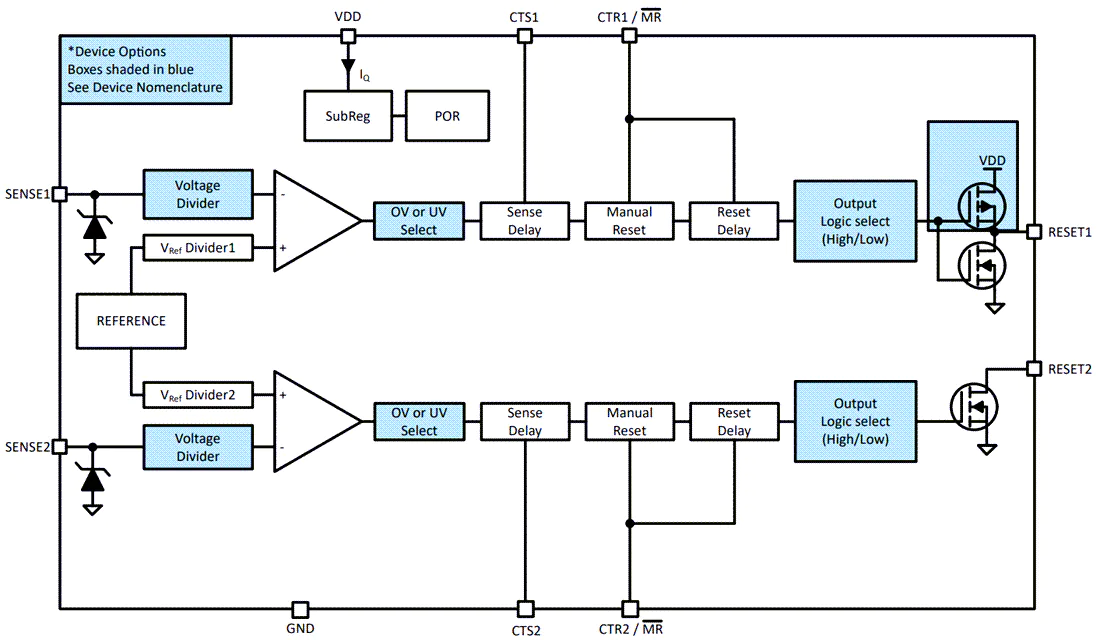

独立的V(DD)和SENSE引脚允许高可靠性汽车系统寻求冗余，SENSE可以监测比V(DD)更高或更低的电压。SENSE引脚的高阻抗输入支持可选的外部电阻使用。CTSx和CTRx引脚允许在RESET信号的上升和下降边缘上进行延迟调整。此外，CTSx通过忽略被监视的电压轨道上的电压故障来充当脱扣器。CTRx作为手动重置(MR)操作，可用于强制系统重置。

德州仪器TPS38/TPS38- q1可提供WSON或SOT-23包。WSON包具有可湿侧翼，便于自动光学检查(AOI)和低分辨率x射线检查。根据IEC60664指南，中心垫不导电，以增加V(DD)和GND之间的爬电。TPS38-Q1设备是AEC-Q100认证的汽车应用。
