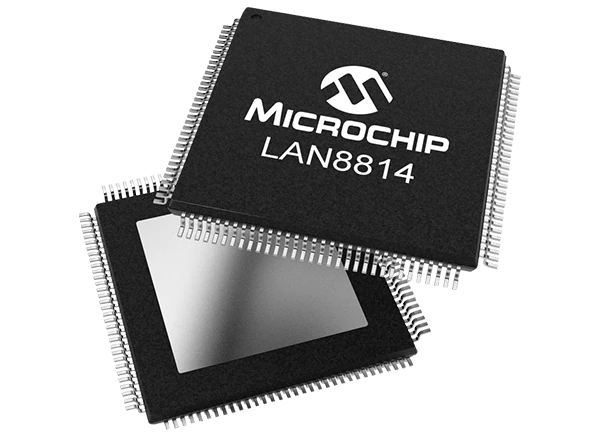

摘要： LAN8814 4端口千兆以太网收发器是低功率、四端口三速(10BASE-T/100BASE-TX/1000BASE-T)以太网物理层收发器(PHY)，提供标准CAT-5、CAT-5e、CAT-6和非屏蔽双绞线(UTP)上的数据传输和接收。
LAN8814 4端口千兆以太网收发器是低功率、四端口三速(10BASE-T/100BASE-TX/1000BASE-T)以太网物理层收发器(PHY)，提供标准CAT-5、CAT-5e、CAT-6和非屏蔽双绞线(UTP)上的数据传输和接收。LAN8814支持行业标准QSGMII (Quad Serial Gigabit Media Independent Interface)和Q-USGMII (Quad Universal Serial Gigabit Media Independent Interface)。这些接口使用单个串行链路(差分对)在每个方向上向四台千兆以太网mac提供芯片对芯片连接。
Microchip LAN8814收发器提供高精度时间戳功能，支持使用Microchip以太网交换机和基于soc和fpga的定制解决方案的IEEE-1588解决方案。LAN8814还提供同步以太网(SyncE)和TSN帧抢占支持。
降低了电路板成本，简化了器件的布局，使用片上终端电阻用于线面差分对，集成线性下降调节器(LDO)控制器来驱动低成本的MOSFET来提供1.1V核心。
LAN8814实现了诊断功能，以方便生产测试和产品部署中的系统启动和调试。基于LinkMD tdr的电缆诊断可以识别出故障的铜电缆。集成环回功能验证模拟和数字数据路径。
LAN8814采用128针RoHS兼容TQFP封装，商业(0°C到+85°C)和工业(-40°C到+85°C)温度范围。
四端口千兆以太网收发器
QSGMII/Q-USGMII 1.3版本MAC接口
同步以太网(SyncE)支持
两个可配置的恢复时钟输出
快速链路故障(FLF)指示
片上LDO控制器支持单个2.5V或3.3V电源操作
巨型帧支持高达16KB
时钟从晶体或外部25/125MHz参考时钟输入
时间敏感网络(TSN)帧抢占支持IEEE 802.3 -2018条款99
1588 -2008 /元
第二层，UDP/IPv4和UDP/IPv6格式
有标记和无标记的帧格式
一步和两步操作模式
±8 ns PTP准确性
支持OC主备、BC和TC
IEEE 802.3-2018节能以太网
每个端口有两个可编程LED输出，用于链接，活动和速度
昏迷模式，以消除启动时的端口链路反弹和同步led
24 GPIOs
基于tdr的LinkMD 电缆诊断，识别故障铜电缆
信号质量指标
用于诊断的环回模式
自动MDI/MDI- x交叉检测和纠正对交换，对倾斜，对极性
共享管理数据输入/输出(MDIO)接口，用于PHY寄存器配置
中断销选项
模具温度监控
下电和省电模式
能量检测电源关闭
芯片断电
EEE低功耗空闲模式
对于小于70m的电缆，智能省电可达20mW
操作电压
1.1V(片上1.1V LDO带外接FET)数字核(VDDCORE)
1.1V (VDDAL)和2.5V, 3.3V (VDD33REF)模拟操作
3.3V、2.5V或1.8V VDDI /O (VDDIO)
3.3V或2.5V收发器(VDDAH)
128针TQFP (14mm × 14mm机身)封装
温度的支持
商业温度范围(0°C至+85°C)
工业温度范围(-40°C至+85°C)
企业/ SMB开关
工业交换机
细胞基础设施
路由器
wi - fi接入点
网关
基于FPGA的系统
通用嵌入式
