摘要: 具有12位PSI5输出(支持V1.3和V2.1), AEC-Q100一级汽车使用合格。
欧司朗AS5172E高分辨率磁位置传感器具有12位PSI5输出(支持V1.3和V2.1)。该传感器测量磁通密度(Bz)的正交分量在一个全转旋转,提供非常精确的角位置测量。AS5172E使用专利冗余测量方法补偿外部杂散磁场。该传感器采用耐用的汽车级结构,并使用14位传感器阵列和模拟前端(AFE)。要测量角度,只需要一个简单的双磁极旋转包的中心。磁铁可以放置在设备的上方或下方。绝对角度测量提供了磁体角位置的即时指示。
欧司朗的AS5172E磁位传感器是AEC-Q100一级合格,使其成为汽车应用的理想选择,如刹车和油门踏板,转向角度传感器,非接触电位器和油位测量系统。
在90°最小弧度下12位分辨率
低输出噪声
低固有INL
磁场杂散免疫
功能安全、诊断
准确的角度测量
刹车和油门
节流阀和转流襟翼
转向角传感器
底盘骑
苛刻的
油位测量系统
2/4WD开关
非接触式电位器
AEC-Q100一级资质

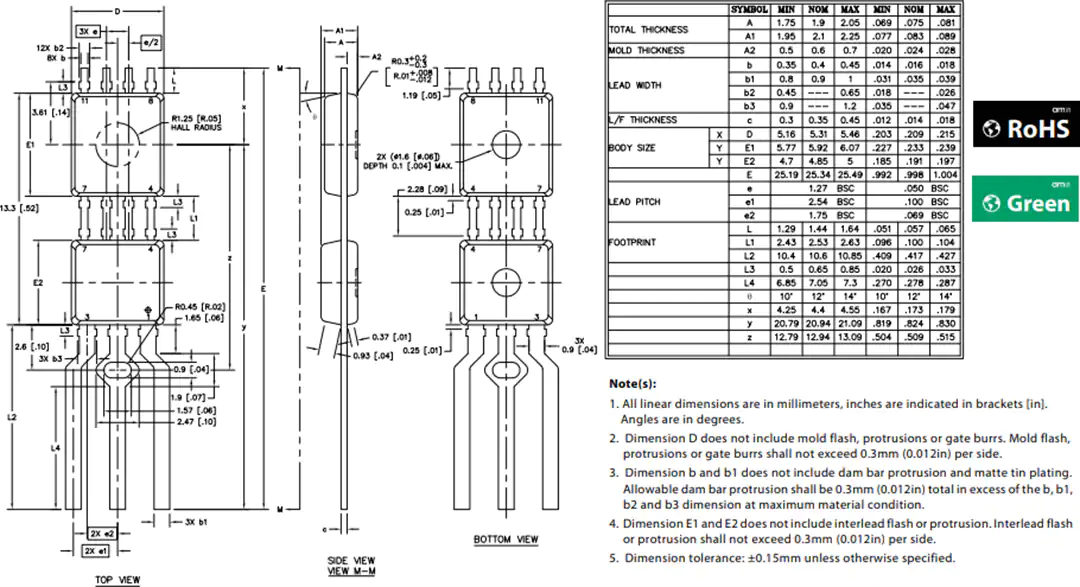

SIP包
-18V至20V直流电源电压范围
±100mA输入额定电流
377mW的持续功耗
14-bit核心解决方案
-40°C至+125°C的工作温度范围
