单片电力系统(MPS) EVQ6610-S-00A & EVQ6610-J-00A评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-07

摘要： 单片电源系统(MPS) EVQ6610-S-00A和EVQ6610-J-00A评估板用于评估MPQ6610GS/MPQ6610GJ半桥电源驱动器。

单片电源系统(MPS) EVQ6610-S-00A和EVQ6610-J-00A评估板用于评估MPQ6610GS/MPQ6610GJ半桥电源驱动器。MPQ6610-AEC1输入控制信号可以在单板上产生，也可以通过单板上的连接器从外部控制器产生。EVQ6610-S-00A和EVQ6610-J-00A有TSOT23-8和SOIC-8封装。TSOT23-8封装只推荐用于45V以下的应用，除非采用保形涂层或封装。这些评估板用于应用，如螺线管驱动器，刷直流电机，和继电器驱动器。

特性

内部电流感应(CS)
过流保护((OCP)
过电压保护(OVP)
超高温保护(OTP)

故障显示输出
支持TSOT23-8和SOIC-8包
可在AEC-Q100一级

规范

输出电流高达3A (I(OUT))
2.5V, 3.3V，或5V兼容逻辑电源
EVQ6610-S-00A

4V至55V宽输入电压(V(IN))范围

EVQ6610-J-00A

4V至45V宽输入电压(V(IN))范围

应用程序

电磁阀驱动
刷直流电机

继电器驱动程序

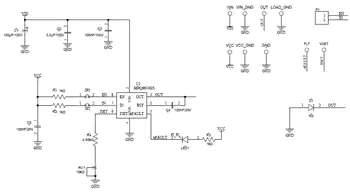

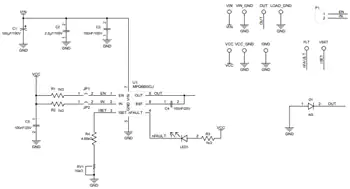

原理图
