Nexperia NEVB21-USBC1UL USB Type-C ESD评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-07

摘要： Nexperia NEVB21-USBC1UL USB Type-C ESD评估板旨在演示USB Type-C端口的小型化ESD保护。

Nexperia NEVB21-USBC1UL USB Type-C ESD评估板旨在演示USB Type-C端口的小型化ESD保护。NEVB21-USBC1UL评估板展示了微型0.63mm x 0.33mm x 0.25mm dfn0603封装的ESD保护二极管。这些设备在一个外壳中提供两个保护装置，提供TrEOS技术的好处，非常低的电容，非常低的夹紧，非常高的鲁棒性。这些设备还在高速数据线上提供出色的射频性能。

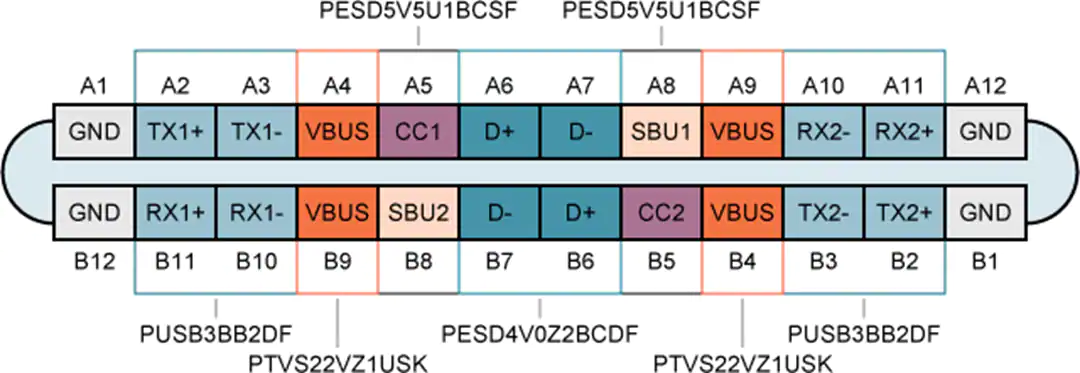

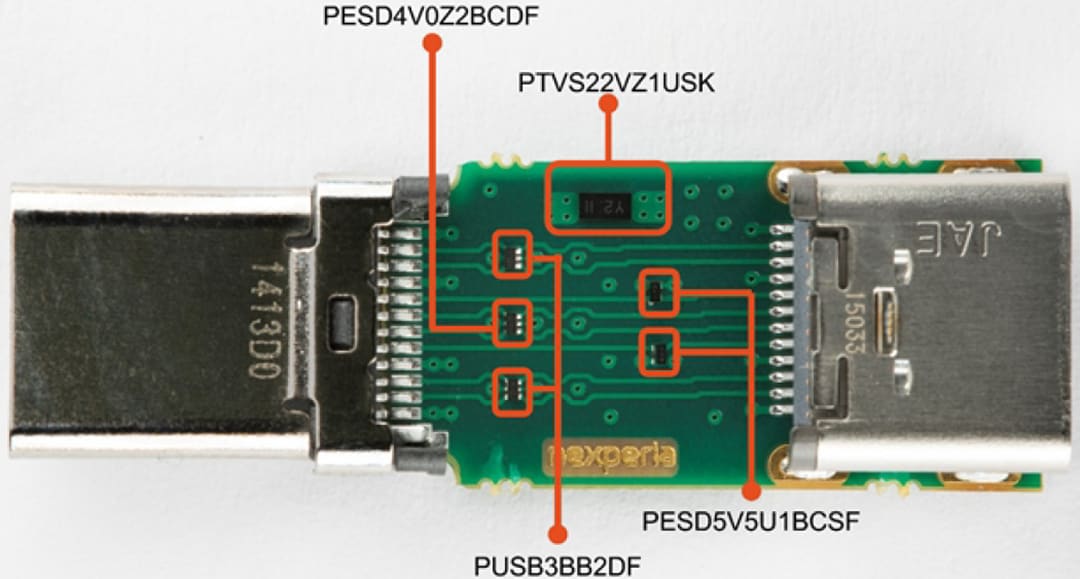

Nexperia NEVB21-USBC1UL评估板具有PUSB3BB2DF, PESD4V0Z2BCDF和PESD5V5U1BCSF ESD保护二极管阵列。每个ESD保护装置都被设计来保护特定的数据线，并包含在DFN0603-3包中。评估委员会还包括PTVS22VZ1USK瞬态电压抑制器在一个非常小的无铅DSN1608-2 (SOD964)包中。

NEVB21-USBC1UL演示了USB Type-C功能作为即插即用解决方案。评估板连接主机设备和支持USB3.2的客户端设备。为了提供良好的射频性能，评估板被设计成将寄生率保持在绝对最小，允许超高速线路(TX/RX)拥有最大带宽。因此，如果进行浪涌或爆裂测试(根据IEC61000)，则需要额外的USB Type-C断接板。
