单片电力系统(MPS) EVBL9841-L-00A评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-22

摘要： 单片电力系统(MPS) EVBL9841-L-00A评估板具有集成的MPS功率电感，展示了MP9841和MPQ9841转换器的能力。

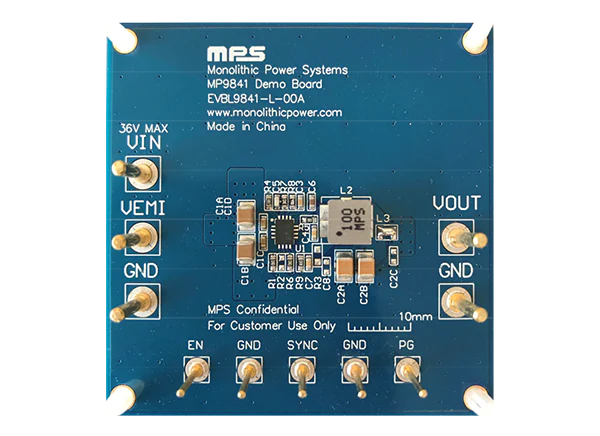

EVBL9841-L-00A

单片电力系统(MPS) EVBL9841-L-00A评估板具有集成的MPS功率电感，展示了MP9841和MPQ9841转换器的能力。MP9841同步降压转换器提供开关模式和内置功率mosfet。在3.3V到36V的输入电源范围内，紧凑的解决方案实现了1A的连续输出电流，具有良好的负载和线路调节。先进异步调制(AAM)模式通过降低开关频率(f(SW))来减少开关和门驱动器的损耗，在轻负载条件下实现了高效率。

MPS EVBL9841-L-00A评估板完全组装和测试，产生3.3V的输出电压(V(OUT))和在整个V(IN)范围内高达1A的负载电流。

特性

宽3.3V ~ 36V工作输入电压(V(IN))范围
高达1A连续输出电流(I(OUT))
2μA低停机电流(I(SD))
14μA休眠模式静止电流(I(Q))
125毫欧和115毫欧内部功率mosfet
同步模式，效率高
可配置开关频率(f(SW))
可选择同相或180°失相

外部时钟同步
Power Good (PG)指示
可配置软启动时间(t(SS))
最低时间
可选择强制连续传导模式(FCCM)和高级异步调制(AAM)模式
低压差(LDO)模式
过流保护(OCP)，谷电流检测和打嗝模式
热关机
可湿侧面包装
完全组装和测试

应用程序

汽车系统
工业电力系统

示意图

概述
